Preces specifikācija

• Dimmēšanas metode KNX vadība; ārējs saderīgs dimmēšanas aktuators
• Svars 193 g (neto)
• Uztveres leņķis 360°
• Optimālais uzstādīšanas augstums 2,8 m
• Maks. uzstādīšanas augstums 3,5 m
• Laika iestatījums 10 s–1092 min; atkarīgs no izvēlētā KNX kanāla un ETS parametriem
• Krēslas slieksnis Atsevišķs KNX fotoelementa regulators; neatkarīgs no klātbūtnes; slieksnis iestatāms ETS
• Sneak-by guard Jā
• Segmentu maskēšana Nē; elektroniska uztveres ieregulēšana
• Manuālā vadība Ārējs KNX taustiņš vai izvēles RC7; integrēta lietotāja taustiņa nav
• Apgaismojums gaidīšanas režīmā Pamata gaismas KNX komanda; 1–255 min
• Jauda Pašpatēriņš 0,7 W; nav slodzes jauda
• Izejas tips KNX telegrammas; ārējs aktuators gaismekļu slodzei
• Saskarne un vadība KNX TP 256; integrēts kopnes savienotājs; KNX Secure: nē
• Iestatīšana ETS; KNX kopne; izvēles RC6/RC7/Smart Remote
• Krāsa / RAL Balts / RAL 9010
• Ražotāja kods (SKU) 059491
• EAN 4007841059491
• Sensora tips Ultraskaņa (40 kHz)
• Kustības uztveres zona 18 × 3 m (54 m²), kopējais zonas garums; radiāli un tangenciāli
• Paredzēts uzstādīt Iekštelpās
• Paredzēts montāžai UP — zemapmetuma montāža griestu instalācijas kārbā; slēpts vadu pievads
• Uzstādīšanas augstums 2,5–3,5 m
• Gaismas daudzuma iestatījums 10–1000 lx; Teach
• Paredzēts spriegumam 30 V KNX kopne; nav 230 V
• Paralēlais slēgums Master/master vai master/slave ar KNX telegrammām
• Funkcijas 4 loģiskie gaismas kanāli; pastāvīga apgaismojuma regulēšana; pamata gaisma; klātbūtne; HVAC; dienas/nakts funkcija; loģiskie vārti
• Korpuss Plastmasa
• IP klase IP20; lietošanai iekštelpās
• Izmēri Dziļums × platums × augstums: 70 × 120 × 120 mm
• Temperatūras diapazons −25…+55 °C
• Garantijas laiks 5 gadi — ražotāja nosacījumi
• Ienākošā strāva 17,5 mA

Preces apraksts

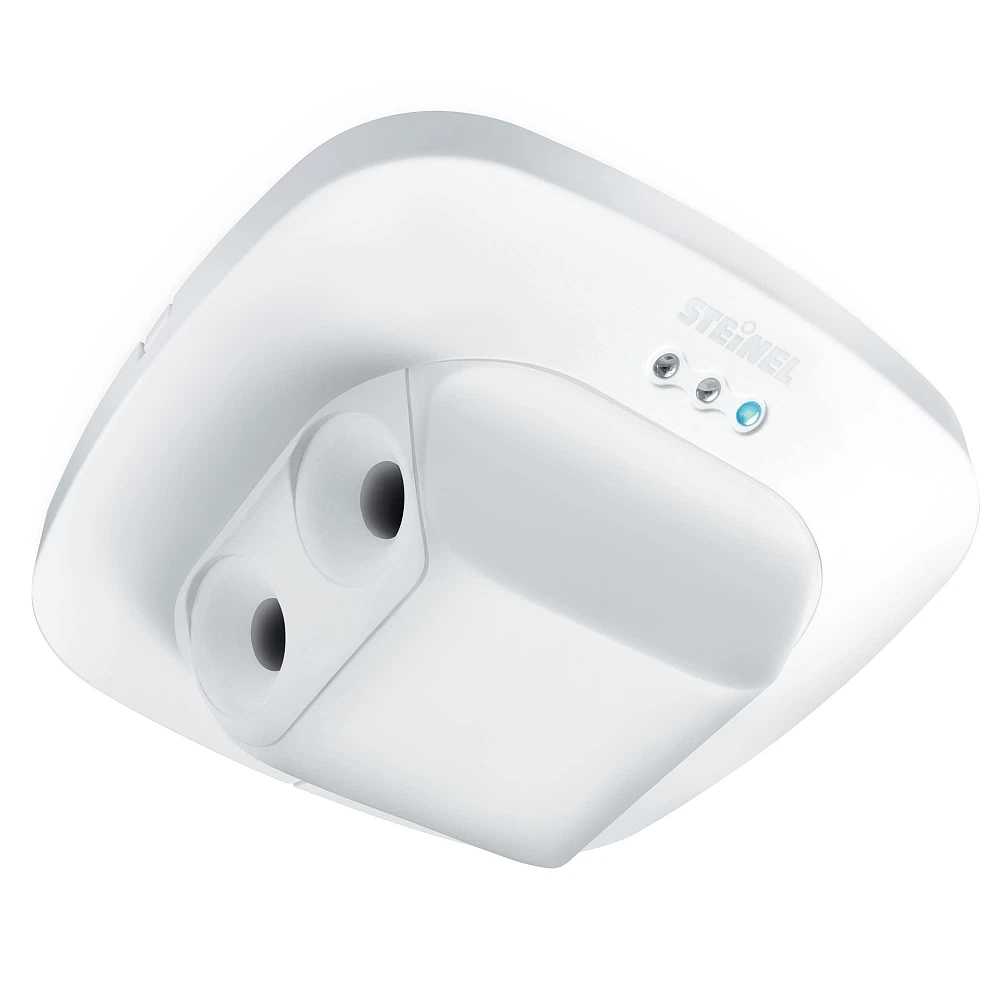

STEINEL DUAL US KNX V3.1 ir balts griestu klātbūtnes sensors gaiteņiem, pārejām un biroju ēku koridoriem. Tā uztveres zona ir iegarena, tāpēc sensors piemērots vietām, kur cilvēki pārvietojas pa noteiktu trajektoriju un plaša apaļa zona nebūtu tik lietderīga. Artikuls 059491 paredzēts KNX ēkas automatizācijas sistēmai. Tas uztver telpas izmantošanu un apgaismojumu, pēc tam nosūta vadības komandas kopnē. Gaismekļu ieslēgšanai vai dimmēšanai nepieciešams atbilstošs ārējs aktuators; sensorā nav 230 V slodzes releja.

Četri uztveres elementi izmanto 40 kHz ultraskaņu. Izstarotie skaņas viļņi atstarojas no telpas virsmām, un cilvēka kustība maina uztverto signālu. Šī pieeja palīdz uztvert arī tuvošanos sensora virzienā un kustības aiz priekšmetiem, kur PIR sensoram būtu vajadzīga tieša redzamība. Ultraskaņa apņem priekšmetus, taču neiziet cauri sienai tā, kā to var darīt daži radara sensori. Tā nav kamera un neveido telpas videoattēlu. Faktisko darbību ietekmē telpas ģeometrija, aizsegi un jutības iestatījumi, tāpēc uztveres pārbaude ir daļa no sensora nodošanas ekspluatācijā.

Šim konkrētajam artikulam ražotājs norāda 18 × 3 m uztveres zonu gan radiālai, gan tangenciālai kustībai un 360° uztveri. Astoņpadsmit metri ir kopējais zonas garums, nevis astoņpadsmit metru rādiuss uz katru pusi. Griestu montāžas diapazons ir 2,5–3,5 m, optimālais augstums 2,8 m. Sensora garenisko uztveri orientējiet atbilstoši gaiteņa virzienam un pārbaudiet ieiešanu no abiem galiem. Elektroniska jutības un sniedzamības regulēšana palīdz saskaņot darbību ar vietu, kur tiešām vajadzīga automātiska gaisma; mehāniska atsevišķu segmentu maskēšana šim izpildījumam nav paredzēta.

Baltais RAL 9010 plastmasas korpuss ir paredzēts griestu montāžai ar slēptu vadu pievadu. Tā kopējie izmēri ir 70 × 120 × 120 mm, neto svars 193 g. Instalācijas kārbu un montāžas risinājumu izvēlieties atbilstoši griestu konstrukcijai; papildus pieejamie Control PRO adapteri ir atsevišķi piederumi. IP20 paredz lietošanu iekštelpās bez tiešas ūdens iedarbības. Norādītā darba temperatūra ir −25 līdz +55 °C. Sensors tiek barots no KNX kopnes, nomināli 30 V, ar integrētu kopnes savienotāju. To nepievieno tīkla spriegumam kā parastu gaiteņa kustības slēdzi.

ETS programmā iespējams izmantot līdz četriem loģiskiem gaismas kanāliem, klātbūtnes informāciju un HVAC vadības telegrammas. Pastāvīga apgaismojuma regulēšana izmanto sensora gaismas mērījumu un saderīgu dimmēšanas aktuatoru, lai pieskaņotu mākslīgo gaismu dienasgaismai. Pieejams arī pamata apgaismojums, automātisks vai pusautomātisks režīms un IQ pēcdarbības režīms. Gaismas ieslēgšanas slieksnis ir regulējams 10–1000 lx. Konkrēto kanālu darbību nosaka ETS parametri un grupu adreses, tāpēc projektu var pielāgot gaiteņa apgaismojuma grupām un nepieciešamajai izslēgšanās aizturei.

Atsevišķā KNX fotoelementa regulatora funkcija reaģē uz apgaismojumu neatkarīgi no cilvēku klātbūtnes, taču arī šīs komandas izpilda ārēja KNX izpildierīce. Klātbūtnes un HVAC signāli ļauj apgaismojumu saskaņot ar citām ēkas sistēmām, ja projektā ir paredzēta nepieciešamā automatizācija. Manuālai vadībai var izmantot atbilstošu KNX sienas taustiņu vai izvēles RC7 pulti; integrēta lietotāja slēdža uz sensora nav. RC6, RC7 un Smart Remote iegādājami atsevišķi. Pēc iestatīšanas pārbaudiet uztveri, dienasgaismas slieksni un reakciju uz manuālo komandu, lai ikdienas darbība atbilstu gaiteņa lietojumam.
