STEINEL Hallway COM1 AP virsapmetuma klātbūtnes sensors, HF, 360°, 25 × 3 m, Bluetooth Mesh, IP54, balts — 086329
- Iekštelpu apgaismojums
- Āra apgaismojums
- Tehniskais apgaismojums
- LED spuldzes
- LED sloksnes un profili
- LED barošanas bloki
- Kustību sensori un krēslas slēdži
- Kustību sensori
- Dažādi
- Izpārdošana
Jūsu pirkumu grozs ir tukšs!
Preces specifikācija
- Korpusa materiāls Plastmasa
- Svars 288 g
- Sensora tips Augstfrekvences (HF); jauktās gaismas mērīšana
- Uzstādīšana Pie griestiem; virsapmetuma AP montāža; iekštelpās
- Sniedzamība Radiāli un šķērskustībai: 25 × 3 m (75 m²); 25 m ir kopējais zonas garums
- Uztveres leņķis 360°; atvēruma leņķis 160°
- Optimālais uzstādīšanas augstums 2,8 m
- Maks. uzstādīšanas augstums 4 m; diapazons 2–4 m
- Laika iestatījums 10 s–60 min; IQ 5–20 min; impulss 2 s / pauze 8 s
- Krēslas slieksnis 2–2000 lx; Teach un dienas režīms
- Sensora jūtība Uztveres attālums elektroniski regulējams katrā no diviem virzieniem
- Sneak-by guard Ir
- Segmentu maskēšana Atsevišķu segmentu maskēšana nav paredzēta
- Manuālā vadība S pogas ieeja; pusautomātisks vai pilnīgi automātisks režīms; pogas vads <50 m
- Jauda 1 W (patēriņš aktuālajā specifikācijā)
- Releja slodze Aktīvā slodze 2000 W; zemsprieguma halogēns 2000 VA; LED/EVG 600 W, līdz 8 lampām, <220 μF
- LED slodze (W) 600 W LED/EVG; ne vairāk par 8 lampām; kopējā kapacitāte <220 μF
- Paralēlais slēgums Bezvadu savienošana ar Bluetooth Mesh
- Izejas tips COM1; viens relejs ar komutētu fāzi; ieslēgšana/izslēgšana
- Saskarne un vadība COM1 relejs; Bluetooth Mesh grupas un blakusgrupas
- Iestatīšana Bluetooth Mesh; STEINEL Connect lietotne; tests
- Paredzēts spriegumam 220–240 V AC, 50–60 Hz
- Darbības temperatūra −20…+50 °C
- IP klase IP54
- Izmēri 123 × 123 × 62 mm (garums × platums × augstums)
- Garantijas laiks 5 gadi
- Krāsa / RAL Balta; RAL 9003
- Ražotāja kods (SKU) 086329
- EAN 4007841086329
Preces apraksts
Garena uztveres zona gaiteņiem
STEINEL Hallway COM1 AP ir baltais Control PRO II sērijas klātbūtnes sensors iekštelpu apgaismojuma automātiskai vadībai. Tā 5,8 GHz augstfrekvences uztvere ir pielāgota gariem, šauriem gaiteņiem un pārejām, kur cilvēks bieži tuvojas sensoram taisnā virzienā. Sensors ieslēdz un izslēdz pieslēgto apgaismojumu atbilstoši kustībai un izvēlētajiem vadības nosacījumiem. Virsapmetuma AP korpuss ļauj to stiprināt pie griestiem arī tad, ja griestu konstrukcijā nav paredzēta vieta iegremdējamai ierīcei.
Divu virzienu regulēšana
Pie ražotāja norādītā optimālā 2,8 m montāžas augstuma uztveres zona sasniedz 25 × 3 m jeb 75 m² gan radiālai, gan šķērskustībai. Norādītie 25 metri ir visas zonas kopējais garums. Lietotnē katra virziena attālumu var regulēt atsevišķi, tādēļ zonu var pielāgot arī vietai, kur sensors neatrodas precīzi gaiteņa vidū. Virzienu noteikšanai izmanto STEINEL logotipa orientāciju uz korpusa un instrukcijas shēmu. Uztveres diagramma palīdz saprast zonas formu, savukārt pārbaude uz vietas parāda, kā to ietekmē konkrētā telpa.
HF signāls var konstatēt kustību arī caur stiklu, koku un vieglām starpsienām. Tas jāņem vērā, ja gaitenim blakus atrodas kabineti vai citas regulāri izmantotas telpas. Ieregulējot attālumu, pārbaudiet gan kustību paredzētajā pārejā, gan kustību aiz blakus esošajiem aizsegiem. Normālais un testa režīms palīdz izvērtēt izvēlēto novietojumu un samazināt nevajadzīgas ieslēgšanās iespēju.
Dienasgaismai pielāgota ieslēgšanās
Baltajā versijā HF uztvere ir apvienota ar jauktās gaismas mērīšanu, lai vadība ņemtu vērā jau pieejamo apgaismojumu. 2–2000 lx krēslas slieksni var pielāgot gaiteņa izmantošanai un logu izvietojumam. Teach funkcija saglabā konkrētajā brīdī izmērīto gaismas līmeni, atvieglojot sākotnējo iestatīšanu. Ja gaisma nepieciešama pie katras kustības neatkarīgi no dienasgaismas, iespējams izvēlēties dienas režīmu. Pilnīgi automātiskā darbībā sensors pārvalda gan ieslēgšanu, gan izslēgšanu pēc noteiktajiem nosacījumiem.
Grupu vadība un poga
Bluetooth Mesh un STEINEL Connect lietotne nodrošina iestatīšanu un saderīgu ierīču apvienošanu grupās. Blakusgrupu funkcija palīdz saskaņot savienotu zonu apgaismojumu, savukārt katra sensora uztveres attālumu var pielāgot tā atrašanās vietai. Pusautomātiskā režīmā gaismu ieslēdz lietotājs, bet izslēgšanu veic sensors. Ārēju pogu pievieno S vadības ieejai; instrukcijā attālumam starp sensoru un pogu noteikts vada garums zem 50 m. Tas dod iespēju saglabāt manuālu vadību līdzās automātikai.
Aizture un COM1 slodze
Apgaismojuma darbības aizturi var iestatīt no 10 sekundēm līdz 60 minūtēm. IQ režīms pielāgo to lietojumam 5–20 minūšu robežās. Hallway impulsa režīms aktivizē izeju uz divām sekundēm, kam seko astoņu sekunžu pauze, piemēram, kāpņu apgaismojuma automāta vadībai. COM1 ir viens relejs ar komutētu fāzi ieslēgšanai un izslēgšanai. LED un elektronisko balastu slodzes izvēlē jāievēro 600 W robeža, ne vairāk par 8 lampām un kopējā kapacitāte zem 220 μF. Šie ierobežojumi ir spēkā vienlaikus; pieslēgumu izvērtē arī pēc lampu ražotāja datiem.
Montāža un attēlu skaidrojums

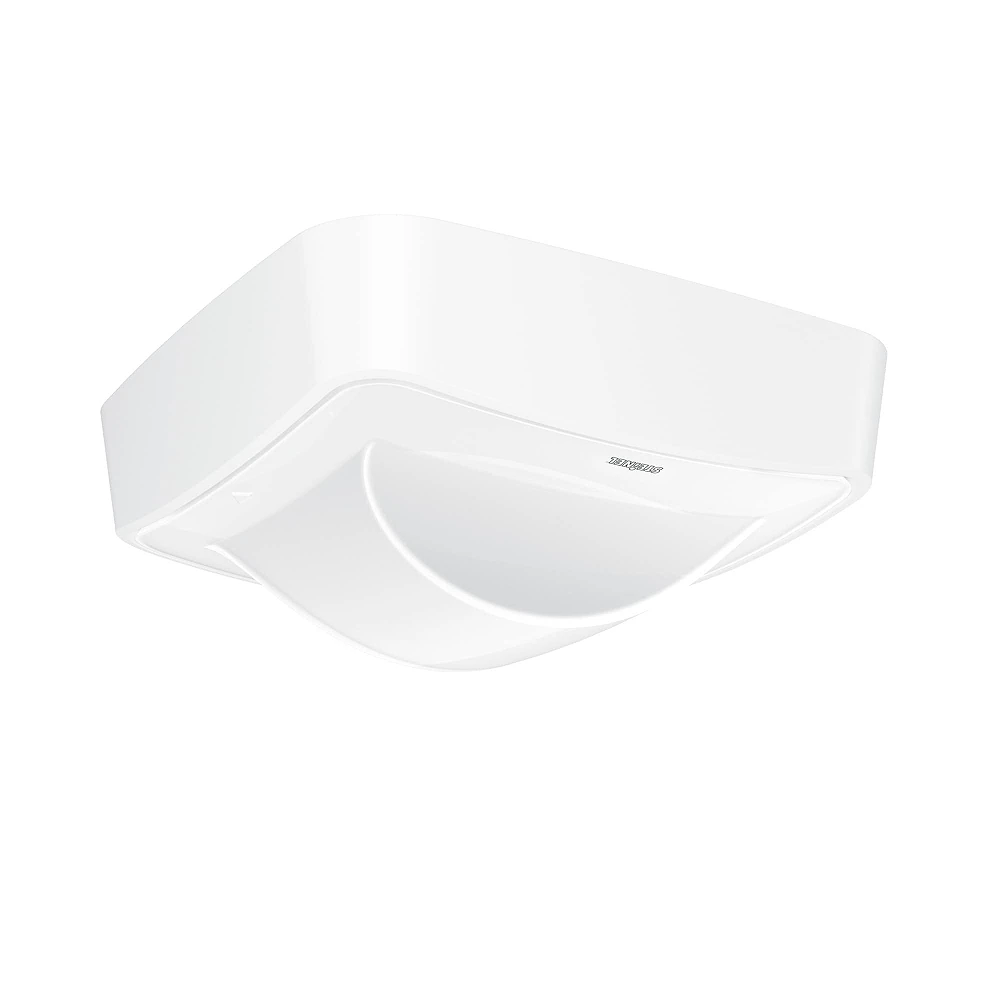

Sensoru paredzēts stiprināt pie griestiem 2–4 m augstumā. IP54 korpusa izmēri ir 123 × 123 × 62 mm, un paredzētā lietošanas vieta ir iekštelpas. Izvēloties vietu, jāievēro instrukcijā norādītais vismaz trīs metru attālums līdz Wi-Fi maršrutētājam vai piekļuves punktam. Galvenajā produkta attēlā redzama šī preces koda korpusa krāsa un AP izpildījums. Galerijas gaiteņa fotogrāfija ir ražotāja pielietojuma ilustrācija; tā neapstiprina konkrēti šī modeļa, interfeisa vai krāsas uzstādīšanu. Telpas gaismekļi un pārējais aprīkojums nav šī sensora komplektācija. Diagrammās parādīta Hallway uztveres zona, AP izmēri un COM1 pieslēgums.
