STEINEL IR Quattro MICRO 6m DALI-2 IPD klātbūtnes sensors, 360°, IP65, balts
Preces specifikācija
- Svars 132 g (neto)
- Iebūves dziļums Min. 120 mm pēc instrukcijas
- Montāžas cauruma diametrs Maks. Ø35 mm
- Sensora tehnoloģija PIR; pasīvais infrasarkanais
- Uztveres zonu skaits 168
- Uzstādīšana Griestos iebūvējams; atsperu skavas
- Uztveres leņķis 360°; kvadrātveida zona
- Optimālais uzstādīšanas augstums 2,8 m
- Sneak-by guard Jā
- Segmentu maskēšana Nav individuālas segmentu regulēšanas
- Paralēlais slēgums DALI kopnē; jāievēro barošanas un sistēmas dalībnieku limits
- Izejas tips DALI-2 klātbūtnes/kustības un gaismas mērījumu dati; nav 230 V releja
- Saskarne un vadība DALI-2 Input Device; ārējs DALI lietojumprogrammas kontrolieris
- Iestatīšana Ar ārējo DALI kontrolieri pa kopni
- Krāsa / RAL Balta; RAL 9003
- Ražotāja kods (SKU) 053871
- EAN 4007841053871
- Sensora tips Pasīvais infrasarkanais (PIR); jauktas gaismas mērīšana
- Klātbūtnes uztveres zona 4 × 4 m (16 m²), pie 2,8 m
- Kustības uztveres zona Šķērskustība 6 × 6 m (36 m²); radiāli un klātbūtne 4 × 4 m (16 m²), pie 2,8 m
- Paredzēts uzstādīt Iekštelpās; biroji, viesnīcu un aprūpes telpas, palīgtelpas
- Paredzēts montāžai Griestu iebūve ar atsperu skavām
- Uzstādīšanas augstums 2–5 m
- Gaismas daudzuma iestatījums 2–1000 lx; Teach
- Paredzēts spriegumam 12–22,5 V DC; DALI kopne
- Funkcijas Kustības/klātbūtnes un gaišuma mērījumu nodošana ārējam kontrolierim; dimmēšanu īsteno kontrolieris
- Korpuss Plastmasa; balta, RAL 9003
- IP klase IP65
- Izmēri 75 × 43 × 43 mm (artikula datu lapa)
- Temperatūras diapazons −25…+55 °C
- Garantijas laiks 5 gadi saskaņā ar ražotāja noteikumiem
- Ienākošā strāva Tipiski 4 mA pie 16 V; sistēmas barošanu plāno pēc instrukcijas un artikula datiem
- Dimmējams Atkarīgs no ārējā DALI kontroliera; pats sensors ir ievadierīce
Preces apraksts

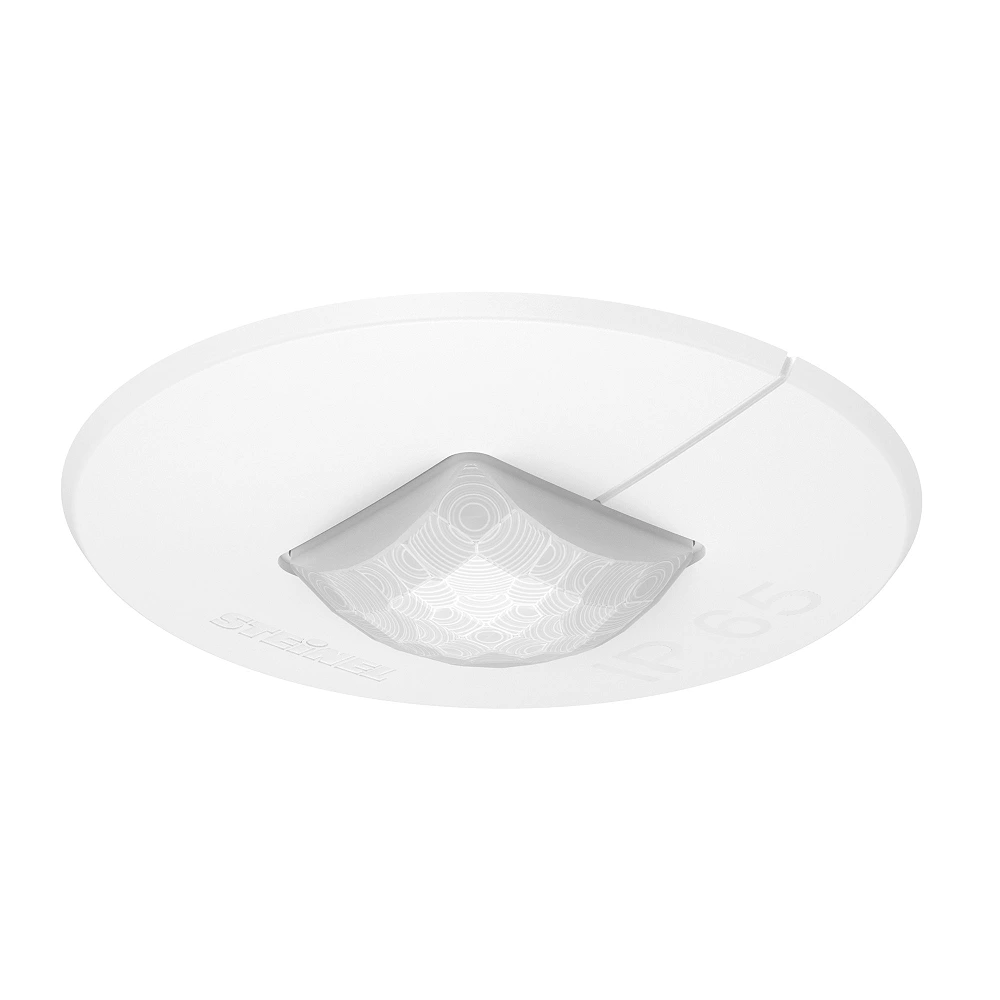

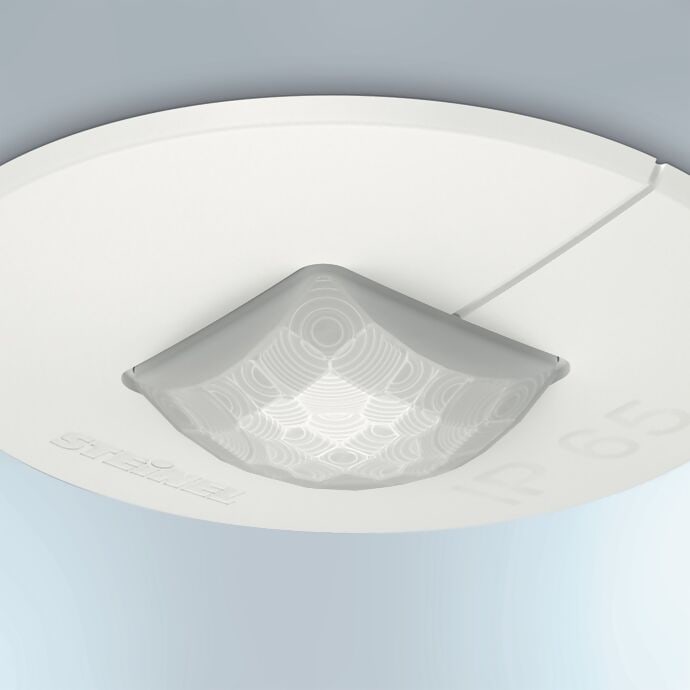

STEINEL IR Quattro MICRO 6m ir kompakts klātbūtnes sensors vietām, kur griestu plaknē vēlas saglabāt pēc iespējas neuzkrītošu tehnisko aprīkojumu. Pēc iebūvēšanas redzama neliela balta apmale un 15 × 15 mm precīzijas lēca, bet sensora korpuss atrodas griestu konstrukcijā. Šis risinājums piemērots individuālam birojam, viesnīcas numuram, aprūpes telpai, sanitārajai telpai vai citai nelielai iekštelpai. Baltais plastmasas korpuss atbilst RAL 9003, tādēļ sensors viegli iekļaujas gaišos griestos. IP65 aizsardzība ļauj to izmantot arī mitruma ietekmei pakļautās iekštelpās, ievērojot paredzēto montāžu un elektrisko pieslēgumu. Tā ir griestu iebūves ierīce, kas telpā darbojas kā ēkas vadības sistēmas sensors.

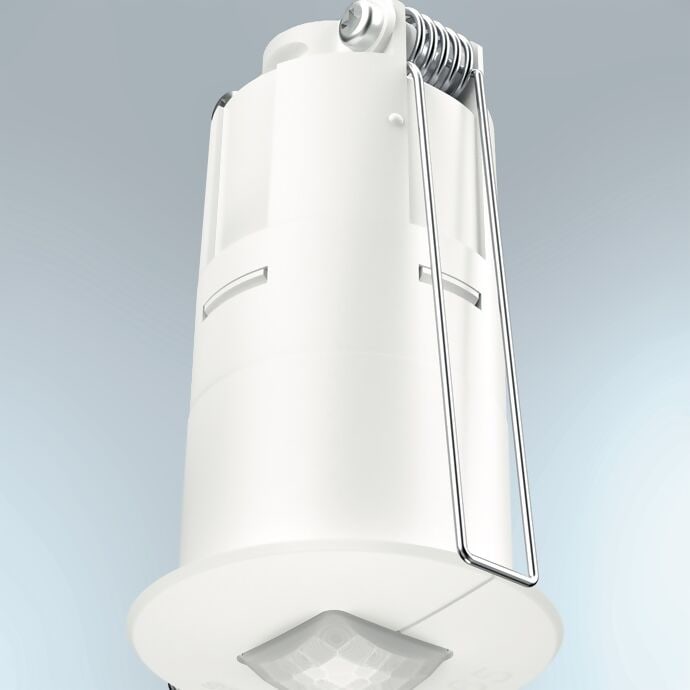

MICRO uztver 6 × 6 m šķērsvirziena kustības laukumu un 4 × 4 m klātbūtnes laukumu pie ražotāja norādītā 2,8 m uzstādīšanas augstuma. Atļautais montāžas augstums ir 2–5 m, un gaismas mērījumu diapazons ir 2–1000 lx. Iebūvei izmanto atsperu skavas un līdz 35 mm atvērumu; instrukcija paredz vismaz 120 mm brīvu iebūves dziļumu. DALI kopnes sprieguma diapazons ir 12–22,5 V DC.
Pasīvā infrasarkanā tehnoloģija (PIR) uztver kustībā esošus siltuma avotus. Klātbūtnes uzraudzībā sensors reaģē arī uz nelielām cilvēka kustībām, piemēram, darbā pie galda. Uztveres leņķis ir 360°, bet horizontālais laukums ir kvadrātveida. Pārklājums jāplāno pēc uzstādīšanas augstuma un darba vietu izvietojuma, jo uztveres laukumu var ietekmēt augstas mēbeles, starpsienas un citi redzamību aizsedzoši priekšmeti. Sensors nenosaka pilnīgi nekustīgu cilvēku neatkarīgi no apstākļiem. Ražotājs uztveres mērījumus ilustrē pie 2,8 m augstuma; pēc montāžas ir lietderīgi pārbaudīt tieši tās vietas, kur cilvēki sēž vai strādā. Telpas gaišuma mērīšana papildina kustības informāciju, ļaujot vadībai ņemt vērā dabisko dienasgaismu.
Šī versija ir DALI-2 Input Device (IPD). Sensors saņem barošanu un sazinās pa DALI kopni, nosūtot kustības un apgaismojuma mērījumu datus ārējam DALI lietojumprogrammas kontrolierim. Atbilstoši sistēmas konfigurācijai kontrolieris var nolasīt vērtības vai saņemt notikumu un periodiskas informācijas pārraidi. Ražotāja instrukcija norāda IEC 62386 daļas 101, 103, 303 un 304. Lai dati pārvērstos gaismas ieslēgšanā, izslēgšanā vai dimmēšanā, nepieciešams saderīgs kontrolieris, kopnes barošana un atbilstoši gaismekļu vadības elementi. Sensors pats nav autonoms DALI APC kontrolieris un nav relejs tiešai 230 V gaismekļa pārslēgšanai. Pastāvīga apgaismojuma uzturēšanu šeit īsteno sistēmas kontrolieris, izmantojot sensora gaišuma mērījumus. Lietotājam vajadzīgos aiztures laikus, gaismas uzdevumu un darbības scenārijus nosaka vadības projektā, tādēļ pirkumā jāņem vērā visas sistēmas sastāvdaļas, nevis tikai sensora ārējais izskats.
Sensora vieta jāizvēlas ar brīvu skatu uz uzraugāmo zonu un pietiekamu attālumu no traucējošiem siltuma avotiem. Īpaši svarīgi ir vērtēt apsildes ierīces, gaisa plūsmu un kustīgus priekšmetus paredzētajā laukā. Griestu konstrukcijā jāatstāj vieta gan korpusam, gan pieslēgumam; nelielā redzamā daļa nenozīmē, ka iebūves dziļums ir tikpat mazs. Montāžas kārba, kopnes barošanas bloks, izpildmehānismi un vadības kontrolieris jāizvēlas atbilstoši konkrētajai instalācijai. Sensora lēcu nepieciešamības gadījumā var tīrīt ar mitru drānu bez tīrīšanas līdzekļiem. STEINEL šai profesionālās līnijas ierīcei norāda 5 gadu ražotāja garantiju saskaņā ar garantijas noteikumiem.
