STEINEL IR Quattro SLIM XS 4m DALI-2 IPD klātbūtnes sensors, 360°, IP20, balts
123.00€
Bez PVN: 101.65€
Apskatīts 10 reizes
Preces specifikācija
- Svars 43 g (neto)
- Iebūves dziļums Min. 57 mm pēc instrukcijas
- Montāžas cauruma diametrs Montāžas kārba maks. Ø68 mm
- Sensora tehnoloģija PIR; pasīvais infrasarkanais
- Uztveres zonu skaits 408
- Uzstādīšana Zemapmetuma; griestu montāžas kārbā
- Uztveres leņķis 360°; kvadrātveida zona
- Optimālais uzstādīšanas augstums 2,8 m
- Sneak-by guard Jā
- Segmentu maskēšana Nav individuālas segmentu regulēšanas; aizsegplēve uztveres zonas samazināšanai
- Paralēlais slēgums DALI kopnē; jāievēro barošanas un sistēmas dalībnieku limits
- Izejas tips DALI-2 klātbūtnes/kustības un gaismas mērījumu dati; nav 230 V releja
- Saskarne un vadība DALI-2 Input Device; ārējs DALI lietojumprogrammas kontrolieris
- Iestatīšana Ar ārējo DALI kontrolieri pa kopni
- Krāsa / RAL Balta; RAL 9010
- Komplektācijā Kvadrātveida un apaļa dekoratīvā apmale; montāžas kārba un sistēmas vadība atsevišķi
- Ražotāja kods (SKU) 057510
- EAN 4007841057510
- Sensora tips Pasīvais infrasarkanais (PIR); jauktas gaismas mērīšana
- Klātbūtnes uztveres zona 4 × 4 m (16 m²), pie 2,8 m
- Kustības uztveres zona Klātbūtne, radiāli un šķērskustība 4 × 4 m (16 m²), pie 2,8 m
- Paredzēts uzstādīt Iekštelpās; biroji, viesnīcu un aprūpes telpas, palīgtelpas
- Paredzēts montāžai Griestos; iebūve montāžas kārbā
- Uzstādīšanas augstums 2,5–4 m
- Gaismas daudzuma iestatījums 10–1000 lx; Teach
- Paredzēts spriegumam Nomināli 16 V; DALI kopne (instrukcijā 12–22,5 V DC)
- Funkcijas Kustības/klātbūtnes un gaišuma mērījumu nodošana ārējam kontrolierim; dimmēšanu īsteno kontrolieris
- Korpuss Plastmasa; balta, RAL 9010
- IP klase IP20
- Izmēri 50 × 80 × 80 mm (artikula datu lapa)
- Temperatūras diapazons 0…+40 °C
- Garantijas laiks 5 gadi saskaņā ar ražotāja noteikumiem
- Ienākošā strāva Tipiski 4 mA pie 16 V; sistēmas barošanu plāno pēc instrukcijas un artikula datiem
- Dimmējams Atkarīgs no ārējā DALI kontroliera; pats sensors ir ievadierīce
Preces apraksts

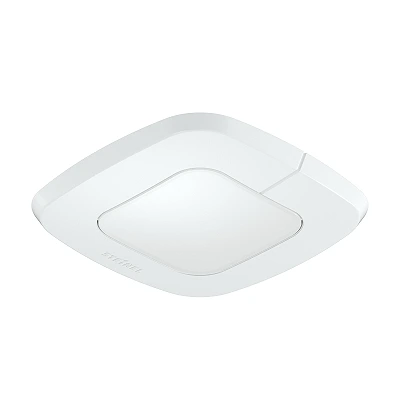

STEINEL IR Quattro SLIM XS 4m ir ļoti plakans klātbūtnes sensors iebūvēšanai griestu montāžas kārbā. Baltā kvadrātveida priekšpuse ir 80 × 80 mm, un virs griestu plaknes tā izvirzās tikai aptuveni 6 mm. Nelielais augstums palīdz saglabāt mierīgu telpas izskatu birojos, viesnīcu numuros, sanāksmju telpās un nelielās darba vai palīgtelpās. Komplektā paredzēta arī apaļa dekoratīvā apmale, tādēļ ārējo izskatu var pielāgot griestu noformējumam. Precīzā retina tipa lēca un kvadrātveida uztveres zona ir veidota klātbūtnes noteikšanai, neuzstādot telpā lielu sensora korpusu. Plastmasas korpuss ir balts, RAL 9010. IP20 aizsardzība nozīmē, ka šī versija paredzēta sausām iekštelpām.
SLIM XS nodrošina 4 × 4 m klātbūtnes un kustības zonu, ko ražotājs attēlo pie 2,8 m montāžas augstuma. Paredzētais augstums ir 2,5–4 m, bet gaismas mērījumu diapazons 10–1000 lx. Iebūvei nepieciešama montāžas kārba ar vismaz 57 mm dziļumu un līdz 68 mm diametru. Sensora nominālā DALI barošana ir 16 V, savukārt instrukcija norāda 12–22,5 V DC kopnes diapazonu. Komplektā paredzētā aizsegplēve ļauj samazināt uztveres zonu ne vairāk kā par 40 %, ja telpas izvietojums to prasa.
Pasīvā infrasarkanā tehnoloģija (PIR) uztver kustībā esošus siltuma avotus. Klātbūtnes uzraudzībā sensors reaģē arī uz nelielām cilvēka kustībām, piemēram, darbā pie galda. Uztveres leņķis ir 360°, bet horizontālais laukums ir kvadrātveida. Pārklājums jāplāno pēc uzstādīšanas augstuma un darba vietu izvietojuma, jo uztveres laukumu var ietekmēt augstas mēbeles, starpsienas un citi redzamību aizsedzoši priekšmeti. Sensors nenosaka pilnīgi nekustīgu cilvēku neatkarīgi no apstākļiem. Ražotājs uztveres mērījumus ilustrē pie 2,8 m augstuma; pēc montāžas ir lietderīgi pārbaudīt tieši tās vietas, kur cilvēki sēž vai strādā. Telpas gaišuma mērīšana papildina kustības informāciju, ļaujot vadībai ņemt vērā dabisko dienasgaismu.
Šī versija ir DALI-2 Input Device (IPD). Sensors saņem barošanu un sazinās pa DALI kopni, nosūtot kustības un apgaismojuma mērījumu datus ārējam DALI lietojumprogrammas kontrolierim. Atbilstoši sistēmas konfigurācijai kontrolieris var nolasīt vērtības vai saņemt notikumu un periodiskas informācijas pārraidi. Ražotāja instrukcija norāda IEC 62386 daļas 101, 103, 303 un 304. Lai dati pārvērstos gaismas ieslēgšanā, izslēgšanā vai dimmēšanā, nepieciešams saderīgs kontrolieris, kopnes barošana un atbilstoši gaismekļu vadības elementi. Sensors pats nav autonoms DALI APC kontrolieris un nav relejs tiešai 230 V gaismekļa pārslēgšanai. Pastāvīga apgaismojuma uzturēšanu šeit īsteno sistēmas kontrolieris, izmantojot sensora gaišuma mērījumus. Lietotājam vajadzīgos aiztures laikus, gaismas uzdevumu un darbības scenārijus nosaka vadības projektā, tādēļ pirkumā jāņem vērā visas sistēmas sastāvdaļas, nevis tikai sensora ārējais izskats.

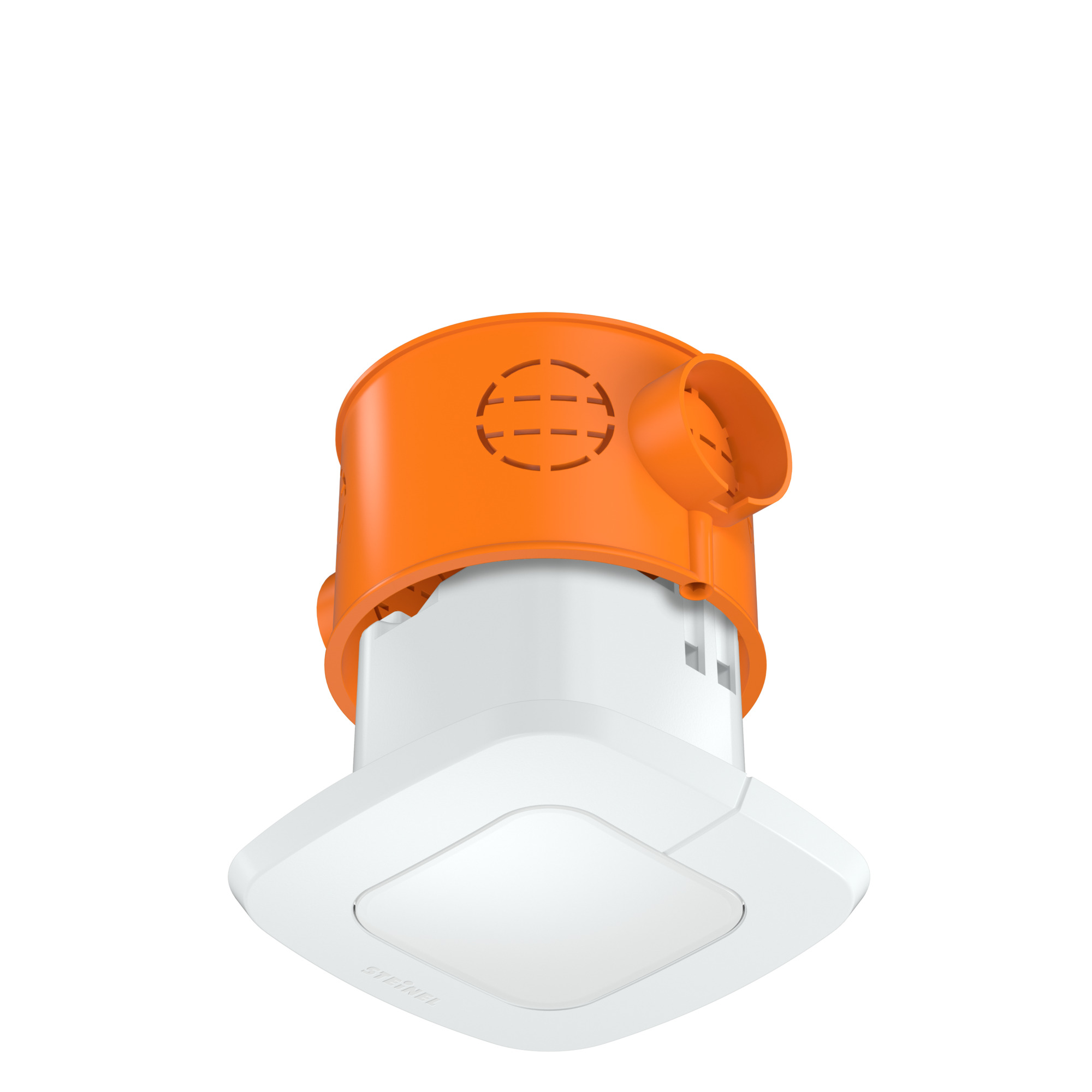

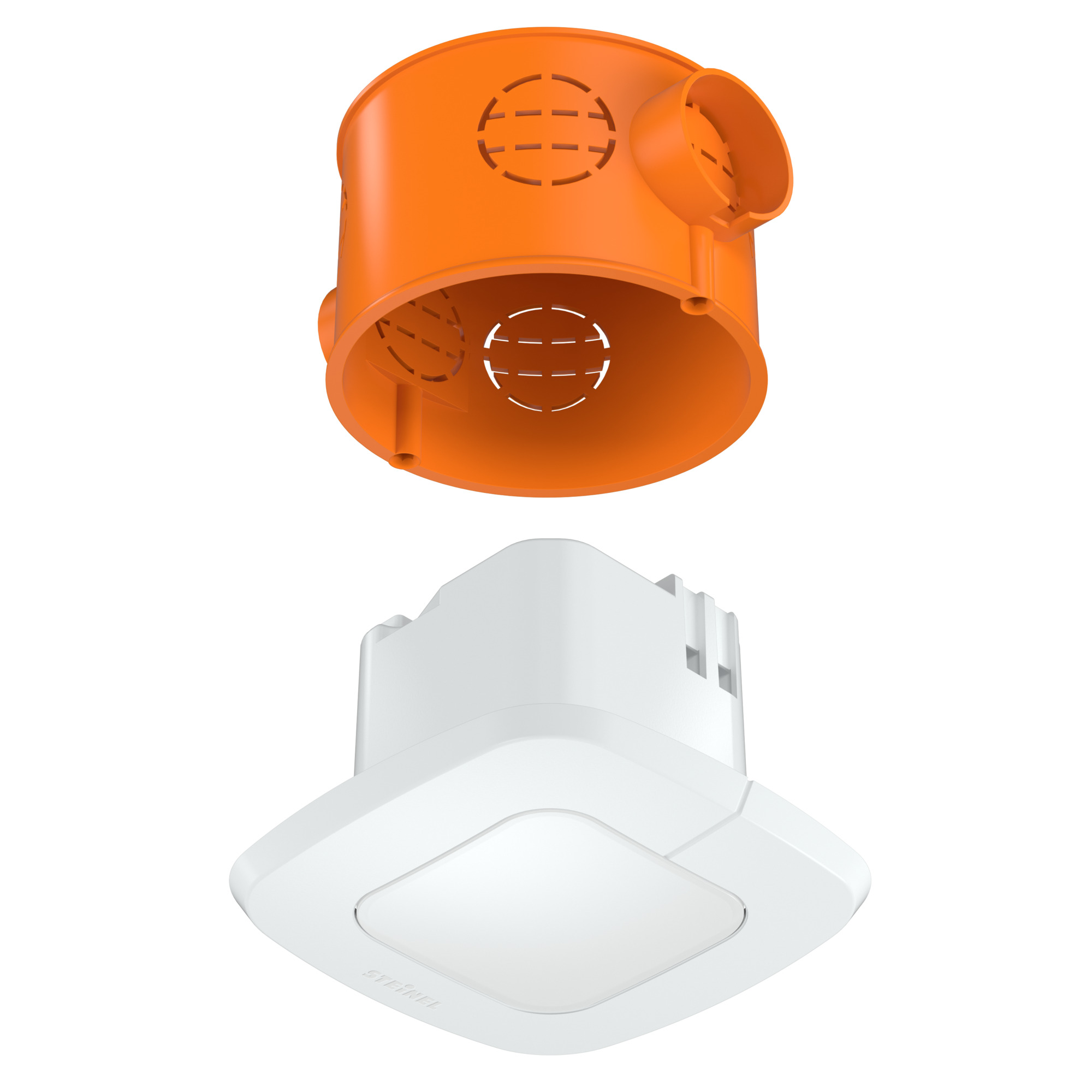

Sensora vieta jāizvēlas ar brīvu skatu uz uzraugāmo zonu un pietiekamu attālumu no traucējošiem siltuma avotiem. Īpaši svarīgi ir vērtēt apsildes ierīces, gaisa plūsmu un kustīgus priekšmetus paredzētajā laukā. Griestu konstrukcijā jāatstāj vieta gan korpusam, gan pieslēgumam; nelielā redzamā daļa nenozīmē, ka iebūves dziļums ir tikpat mazs. Montāžas kārba, kopnes barošanas bloks, izpildmehānismi un vadības kontrolieris jāizvēlas atbilstoši konkrētajai instalācijai. Sensora lēcu nepieciešamības gadījumā var tīrīt ar mitru drānu bez tīrīšanas līdzekļiem. STEINEL šai profesionālās līnijas ierīcei norāda 5 gadu ražotāja garantiju saskaņā ar garantijas noteikumiem.
