Preces specifikācija
- Korpusa materiāls UV izturīga plastmasa
- Svars 176 g
- Sensora tehnoloģija Pasīvā infrasarkanā (PIR); jauktās gaismas mērīšana
- Uztveres zonu skaits 1416 zonas; 11 uztveres līmeņi
- Sensora tips Kustības sensors augstām iekštelpām
- Uzstādīšana Virsapmetuma griestu montāža (AP), tikai iekštelpās; augstums 4–14 m
- Sniedzamība Tangenciāli līdz Ø36 m (1018 m²), radiāli līdz Ø14 m (154 m²); pie 14 m augstuma instrukcijā tangenciālais rādiuss 10 m
- Uztveres leņķis 360°; atvēruma leņķis 180°
- Optimālais uzstādīšanas augstums 12 m
- Maks. uzstādīšanas augstums 14 m
- Laika iestatījums 5 s–15 min ar regulatoru; 5 s–60 min ar izvēles Smart Remote; impulss 2 s ar 8 s pauzi
- Krēslas slieksnis 2–1000 lx; Teach; dienas režīms
- Sneak-by guard Jā, uztvere zem sensora
- Segmentu maskēšana Jā, ar lēcas segmentu aizsegiem
- Nepārtraukta apgaismojuma funkcija 4 h, pēc tam automātiska atgriešanās sensora režīmā
- Manuālā vadība ON/ON-OFF; testa režīms; atbilstošs ārējais tīkla slēdzis vai izvēles pults
- Releja slodze Kvēlspuldzes/halogēni 2000 W; LED/ECG kopā līdz 500 W pēc instrukcijas; LV halogēni 2000 VA; luminiscences 1000 VA (nekomp.), 400 VA (virknē/paralēli komp.); max. 8 LED/luminiscences lampas; C<176 µF
- LED slodze (W) 100 W (<2 W lampas); 300 W (>2 W, <8 W); 500 W (>8 W, instrukcijas kopējā robeža); max. 8 lampas; C<176 µF. Datu lapā augstākais līmenis 600 W
- Paralēlais slēgums Ar vadu, master/master; max. 10 sensori vienā fāzē; max. 50 m starp sensoriem; slodzes robeža nemainās
- Izejas tips COM1 komutētas fāzes relejs, ON/OFF
- Saskarne un vadība COM1; releja pārslēgšana; Smart Remote ir atsevišķs piederums, bez iebūvēta Bluetooth Mesh
- Iestatīšana Potenciometri; izvēles RC5, RC8 vai Smart Remote piederums
- Paredzēts spriegumam 220–240 V AC, 50–60 Hz
- Darbības temperatūra −20…+50 °C
- IP klase IP54
- Izmēri 95 × 95 mm plakne; dziļums 65 mm
- Piederumi RC5 592806, RC8 559410, Smart Remote 009151 (atsevišķi)
- Garantijas laiks 5 gadi (ražotāja nosacījumi)
- Krāsa / RAL Balta / RAL 9003
- Komplektācijā 1 sensors un segmentu aizsegi; tālvadības pults nav iekļauta
- Ražotāja kods (SKU) 033569
- EAN 4007841033569
- Jaudas patēriņš 0,26 W
Preces apraksts
Kustības uztvere augstās noliktavās un hallēs
STEINEL IS 3360 MX Highbay COM1 AP ir balts virsapmetuma griestu kustības sensors augstām iekštelpām. MX optika paredzēta vietām, kur parasta biroja vai gaiteņa sensora montāžas augstums vairs nav piemērots: noliktavu atklātajām zonām, preču aprites laukumiem un sporta hallēm. Pieļaujamais uzstādīšanas augstums ir 4–14 m, un ražotājs par optimālo norāda 12 m. Sensors palīdz piesaistīt apgaismojuma darbību cilvēku kustībai un pieejamajai dienasgaismai, lai telpas daļa netiktu apgaismota tikai tāpēc, ka citā vietā vēl turpinās darbs.
360° pasīvā infrasarkanā uztvere izmanto kustīgu ķermeņu siltuma starojumu. Optiskā sistēma aptver 1416 pārslēgšanās zonas 11 uztveres līmeņos un ietver zonu tieši zem sensora. Plānojot novietojumu, svarīgs ir kustības virziens: šķērsojot uztveres sektorus, maksimālā tangenciālā zona ir līdz Ø36 m, savukārt, tuvojoties sensoram radiāli, norādīti līdz Ø14 m. Tie ir atšķirīgi pārklājuma rādītāji. Maksimālais 18 m rādiuss nenozīmē vienādu sniedzamību visos montāžas augstumos; instrukcijas augstuma tabulā pie 14 m montāžas tangenciālais rādiuss ir 10 m.
Plaukti, starpsienas un stikls aizsedz pasīvā infrasarkanā sensora skatu uz siltuma avotu. Tādēļ tā vieta jāizvēlas pēc reālajiem pārvietošanās ceļiem un telpas iekārtojuma, ne tikai pēc grīdas plāna kopējā laukuma. Komplektā paredzētie aizsegi ļauj maskēt nevajadzīgus lēcas segmentus, piemēram, robežu ar blakus darba zonu. Pēc montāžas testa režīms palīdz pārbaudīt, kur kustība tiešām izraisa pārslēgšanos. Augsto griestu izpildījums ir paredzēts kustīgiem cilvēkiem un ikdienas pārvietošanās plūsmai, tāpēc ļoti mierīgai darbavietai jāizvērtē atsevišķas klātbūtnes uztveres vajadzība.
Vadība atbilstoši gaismai un darba ritmam
Krēslas slieksni regulē 2–1000 lx diapazonā, bet Teach funkcija ļauj saglabāt telpā konkrētajā brīdī izmērīto apgaismojuma līmeni. Tā ir praktiska izvēle, ja vēlaties iestatīt ieslēgšanos pēc telpas faktiskās gaišuma sajūtas, nevis tikai skaitļa uz regulatora. Dienas režīms ļauj reaģēt uz kustību neatkarīgi no apkārtējās gaismas. Iestatījumus var mainīt ar sensora potenciometriem; izvēles pultis dod iespēju vēlāk pielāgot parametrus, atkārtoti nepiekļūstot katram augstajam montāžas punktam.
Ar regulatoru izvēlas 5 sekunžu–15 minūšu izslēgšanās aizturi, un katra atkārtoti uztvertā kustība sāk šo laiku no jauna. Instrukcija atsevišķi paredz līdz 60 minūtēm ar izvēles Smart Remote piederumu. Impulsa režīmā izeja aktivizējas uz 2 sekundēm, kam seko 8 sekunžu pauze, piemēram, saderīga kāpņu telpas taimera vadībai. Atbilstoši ierīkotā slēdža shēmā iespējams arī četru stundu nepārtrauktās gaismas režīms ar automātisku atgriešanos sensora darbībā. RC5, RC8 un Smart Remote ir atsevišķi piederumi; Smart Remote savienojums ar tālruni nenozīmē sensorā iebūvētu Bluetooth Mesh tīklu.
COM1 relejs apgaismojuma ķēdes pārslēgšanai
COM1 izeja ieslēdz un izslēdz pieslēgtās apgaismojuma ķēdes fāzi. Tas ir praktisks risinājums vienkāršai automātiskai gaismas vadībai, ja nav nepieciešama spilgtuma regulēšana. Vienas zonas paplašināšanai instrukcija pieļauj līdz desmit sensoru paralēlu slēgumu vienā fāzē, saglabājot viena sensora slodzes ierobežojumus. Starp diviem sensoriem norādīts līdz 50 m kabeļa garums. Šādi var plānot kopīgu ieslēgšanos no vairākām pieejām, neuzskatot katru papildu sensoru par pieslēdzamās jaudas palielinājumu.
LED gaismekļu izvēlē jāņem vērā gan kopējā jauda, gan lampu skaits un palaišanas slodze. Aktuālā tabula norāda 100/300/600 W līmeņus, bet uzstādīšanas instrukcija kopējai LED un elektronisko balastu slodzei nosaka 500 W. Tādēļ piesardzīgai komplektēšanai šeit izmantoti 100 W lampām zem 2 W, 300 W lampām virs 2 W un zem 8 W, līdz 500 W lampām virs 8 W, vienlaikus nepārsniedzot astoņas LED vai luminiscences lampas un saglabājot kopējo kapacitāti zem 176 µF. Kvēlspuldžu un halogēnspuldžu 2000 W robeža nav universāla LED slodzes vērtība.
Virsapmetuma izpildījums un attēlu konteksts
Kvadrātveida AP korpusa plakne ir 95 × 95 mm, dziļums — 65 mm. Baltais RAL 9003 plastmasas korpuss paredzēts griestu virsmai iekštelpās; IP54 aizsardzība pati par sevi nemaina šo paredzēto lietojumu. Barošana ir 220–240 V AC, 50–60 Hz. Izvēloties vietu, jāparedz stabils stiprinājums un vismaz 50 cm attālums no siltumu izstarojošiem gaismekļiem, lai tie neradītu nevēlamu reakciju. Montāžu un slodzes pieslēguma atbilstību pārbauda kvalificēts elektriķis, izmantojot tieši COM1 varianta shēmu.
- MX optika augstām iekštelpām un griestu montāžai līdz 14 m.
- Atsevišķi tangenciālās un radiālās kustības pārklājuma rādītāji.
- Teach, impulsa režīms un izvēles tālvadības piederumi.
- Balts kvadrātveida AP korpuss ar IP54 aizsardzību.

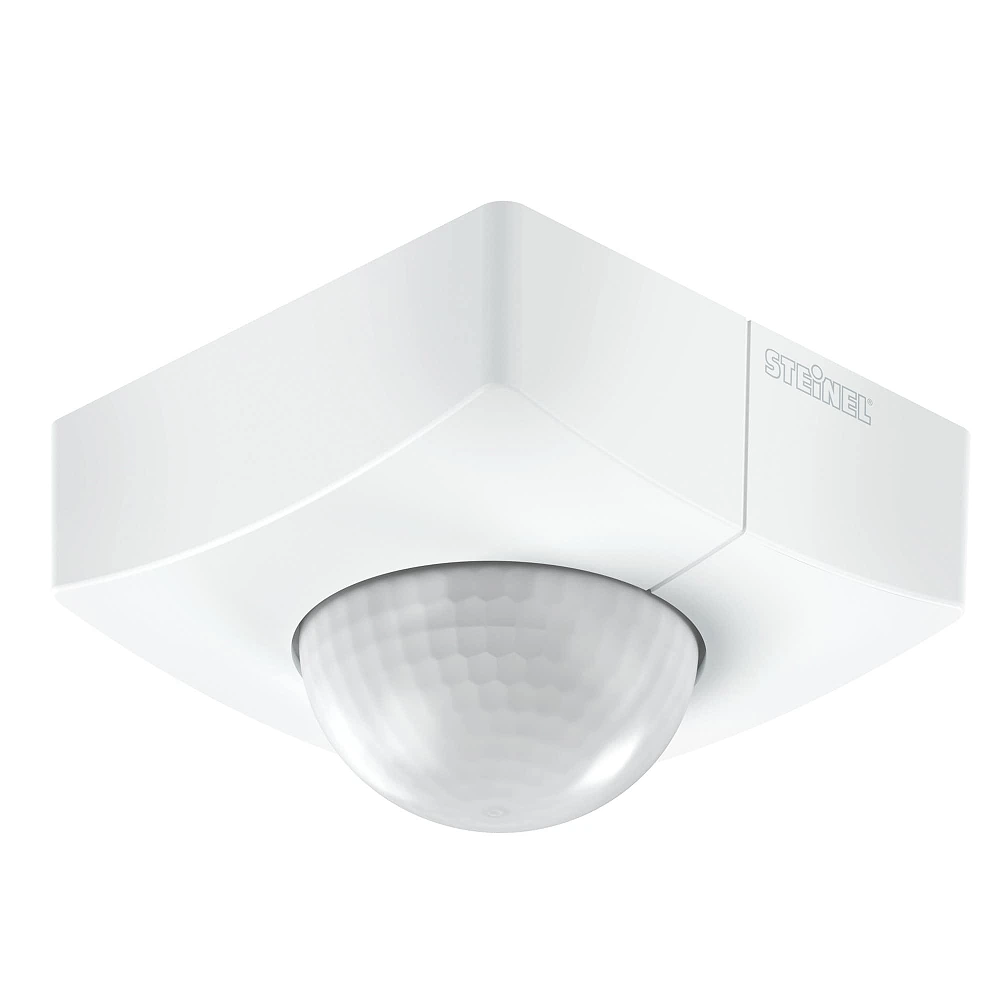

Attēlu skaidrojums. Galvenais attēls ir ražotāja konkrētajam artikulam publicētais baltā kvadrātveida AP korpusa attēls; COM1 un PF izmanto vienādu ārējo veidolu. Noliktavas foto ir IS 3360 MX Highbay saimes lietojuma vides piemērs bez identificējama konkrētā sensora. Noliktavas gaismekļi, plaukti un pārējais aprīkojums nav komplektā. Oranžā uztveres zonas ilustrācija ir darbības principa shēma, nevis precīza konkrētās telpas pārklājuma garantija.
