STEINEL MD-8 ECO COM1 DE griestos iebūvējams kustības sensors, PIR, 360°, šķērskustībai līdz Ø8 m, IP20, balts — 087807
- Iekštelpu apgaismojums
- Āra apgaismojums
- Tehniskais apgaismojums
- LED spuldzes
- LED sloksnes un profili
- LED barošanas bloki
- Kustību sensori un krēslas slēdži
- Kustību sensori
- Dažādi
- Izpārdošana
Jūsu pirkumu grozs ir tukšs!
Preces specifikācija
- Korpusa materiāls Plastmasa
- Svars 213 g neto
- Sensora tehnoloģija Pasīvais infrasarkanais (PIR); jauktās gaismas mērīšana
- Uztveres zonu skaits 492 pārslēgšanās zonas
- Sensora tips Kustības sensors
- Uzstādīšana Iebūvējams griestos iekštelpās; DE atsperu stiprinājums; Ø68 mm atvērums pēc adaptera instrukcijas
- Sniedzamība Nomināli šķērskustībai Ø8 m; instrukcijā pie 2,5 m augstuma šķērskustībai Ø8,5 m, radiāli Ø4,5 m; MD kustības uztvere, bez PD klātbūtnes zonas
- Uztveres leņķis 360°
- Optimālais uzstādīšanas augstums 2,8 m
- Maks. uzstādīšanas augstums 4 m pēc instrukcijas; montāžas diapazons 2,5–4 m
- Laika iestatījums 5 s–60 min
- Krēslas slieksnis 2–1000 lx; Teach-IN un dienas režīms
- Segmentu maskēšana Komplektā pielāgojams lēcas aizsegs; izgriežami vajadzīgie segmenti
- Manuālā vadība Spiedpogas ieeja; pogas vads <50 m; manuāli līdz 4 h ieslēgts apgaismojums
- Apgaismojums gaidīšanas režīmā Nav; COM1 ieslēgšana/izslēgšana
- Plūstoša gaismas ieslēgšanās Nav; COM1 releja versija
- Releja slodze Kvēlspuldzes/halogēnspuldzes 2000 W; zemsprieguma halogēnspuldzes 2000 VA
- LED slodze (W) LED/elektroniskie balasti: līdz 500 W, maks. 50 vienības, kopējā C<176 µF
- Paralēlais slēgums Ar vadu caur L′; master/master, līdz 10 sensoriem
- Izejas tips Viens ON/OFF relejs ar komutētu fāzi; nav bezpotenciāla kontakts
- Saskarne un vadība COM1 relejs; spiedpogas ieeja; pilnīgi automātisks vai pusautomātisks režīms
- Iestatīšana Potenciometri; papildu RC8 vai Smart Remote pults; testa režīms
- Paredzēts spriegumam 220–240 V AC, 50/60 Hz
- Darbības temperatūra −20…+50 °C
- IP klase IP20; paredzēts iekštelpām
- Izmēri Ø109 × 109 mm — kopējā DE montāžas mezgla izmēri; sensora un adaptera daļas ražotāja rasējumā parādītas atsevišķi
- Piederumi Atsevišķi iegādājami RC5 (592806), RC8 (559410), Smart Remote (009151)
- Garantijas laiks 5 gadi
- Krāsa / RAL Balta
- Komplektācijā Sensors izvēlētajā montāžas izpildījumā, lēcas aizsegs, drošības informācija un īsā instrukcija; pults nav komplektā
- Ražotāja kods (SKU) 087807
- EAN 4007841087807
- Patēriņš gaidstāvē (W) <0,1 W
Preces apraksts
Kustības uztvere griestu apgaismojuma vadībai
STEINEL MD-8 ECO COM1 DE ir balts griestos iebūvējams kustības sensors ar pasīvo infrasarkano uztveri un apkārtējās gaismas mērīšanu. Ražotāja artikuls ir 087807. Sensors automātiski vada atsevišķi pieslēgtu apgaismojuma ķēdi, piemēram, pārejas zonā, palīgtelpā vai pie biroja ieejas. Tā uzdevums ir reaģēt uz cilvēka kustību un izvēlēto gaismas slieksni. Šis ir MD kustības detektors; ECO saimes PD klātbūtnes modeļu jutības un klātbūtnes zonas uz to neattiecas.
360° uztvere aptver telpu ap montāžas vietu. Preces nominālā šķērskustības zona ir Ø8 m, savukārt instrukcija pie 2,5 m augstuma norāda Ø8,5 m šķērskustībai un Ø4,5 m radiālai kustībai. Šķērskustība ir pārvietošanās pāri uztveres sektoriem, bet radiāla kustība ir tuvošanās sensoram. Šos diametrus nedrīkst sajaukt ar rādiusu vai uzskatīt par vienādu jutību visos virzienos. Sensora vietu izvēlas, ņemot vērā cilvēku pārvietošanās ceļus, durvis un redzamību telpā.
PIR tehnoloģija uztver kustīgu siltuma avotu starojuma izmaiņas. Sienas, stikls un citi aizsegi ierobežo redzamību, tādēļ sensoru neizvēlas kā risinājumu uztverei caur starpsienām. Komplektā iekļautais pielāgojamais lēcas aizsegs palīdz noslēgt nevēlamus sektorus, piemēram, blakus eju. Aizsega segmentus pielāgo nepieciešamajai zonai pēc instrukcijas. Testa režīms un sensora indikācija palīdz pārbaudīt faktisko reakciju pēc uzstādīšanas; tāda pati pārbaude noder, ja vēlāk mainās mēbeļu vai pārvietošanās ceļu novietojums.
Laiks un apkārtējās gaismas slieksnis
Darbības laiks regulējams no 5 sekundēm līdz 60 minūtēm. Īsāku aizturi var izvēlēties pārejai, bet ilgāku — vietai, kur cilvēks pēc ienākšanas uzkavējas. Pēc pēdējās uztvertās kustības sensors nogaida iestatīto laiku un izslēdz slodzi. Krēslas slieksnis 2–1000 lx ļauj pieskaņot ieslēgšanos esošajai dienasgaismai. Teach-IN saglabā uz vietas izmērīto gaismas līmeni pēc desmit sekundēm; mērīšanas laikā slodze ir izslēgta. Dienas režīmā kustība var ieslēgt apgaismojumu neatkarīgi no telpas gaišuma.
Pilnīgi automātiskā režīmā ieslēgšanos un izslēgšanos nosaka sensora darbība un izvēlētie iestatījumi. Pusautomātiskajā režīmā gaismu pieprasa ar atsevišķi pieslēgtu spiedpogu, bet izslēgšanās paliek automātiska. Tas ir noderīgi, ja telpas lietotājam jāizvēlas, vai mākslīgais apgaismojums nepieciešams. Pogas ieeja atbalsta arī manuālu ieslēgšanu un izslēgšanu un četru stundu nepārtrauktu ieslēgšanu. Pogas vadam jābūt īsākam par 50 m; precīza vadības secība izskaidrota ražotāja instrukcijā.
Pamata iestatījumiem izmanto potenciometrus. RC8 un Smart Remote ir papildus iegādājamas pultis, savukārt RC5 paredzēta lietotāja vadības funkcijām. Smart Remote ļauj izmantot tālruņa vai planšetdatora lietotni ar atsevišķu piederumu. Bluetooth savienojums šajā risinājumā attiecas uz Smart Remote, nevis uz iebūvētu šā sensora Bluetooth vai Mesh tīklu. Pults nav komplektā. Šī atšķirība palīdz izvēlēties piemērotu iestatīšanas veidu, ja sensors atradīsies grūti sasniedzamā vietā.
Viena releja ķēde un droša slodzes izvēle
COM1 ir viena ieslēgšanas/izslēgšanas releja izeja ar komutētu fāzi, nevis bezpotenciāla kontakts. Sensors paredzēts 220–240 V AC barošanai. Savietojamu sensoru zonas var apvienot ar vadu paralēlo savienojumu caur L′ līdz desmit ierīcēm. LED un elektronisko balastu slodzei vienlaikus jāievēro 500 W, ne vairāk kā 50 vienības un kopējā kapacitāte zem 176 µF. Kopējā jauda viena pati nenosaka savietojamību; šīs robežas jāvērtē kopā. COM1 versija nepiedāvā gaismas spilgtuma regulēšanu.
DE montāža griestu atvērumā
DE izpildījums paredzēts iebūvēšanai griestos ar atsperu stiprinājumu. Kopējā montāžas mezgla izmēri ir Ø109 × 109 mm; Ø109 mm ir ārējais diametrs, nevis atvēruma izmērs. Ražotāja rasējumi atsevišķi parāda sensora daļu un adaptera konstrukciju. Adaptera instrukcija paredz Ø68 mm atvērumu; tā korpusa Ø67 mm rasējums nav urbuma norāde. Adaptera instrukcija paredz 10–25 mm griestu materiāla biezumu. Pirms montāžas jāpārbauda aiz griestiem pieejamā vieta un atsperu stiprinājuma iespējas. Šī ir IP20 ierīce iekštelpām; ECO AP versijas IP54 aizsardzību uz DE piedāvājumu neattiecina.
Instrukcija paredz 2,5–4 m montāžas diapazonu un 2,8 m optimālo augstumu. Aktuālā MD-8 tabula sāk montāžas diapazonu pie 2 m, taču detalizētā instrukcija to sāk pie 2,5 m. Šeit montāžas plānošanai izmantojam instrukcijas diapazonu. Pieslēguma shēma un ražotāja dokumenti palīdz saskaņot izvēlēto montāžu ar apgaismojuma ķēdi. Pēc uzstādīšanas pārbaudiet visu nepieciešamo zonu faktiskajā telpas lietojumā.
DE montāžai papildus izmantojama ražotāja adaptera montāžas instrukcija (PDF), ko produkta lapā norādītais adapteris koplieto ar citām savietojamām saimēm.
Par galerijas attēliem

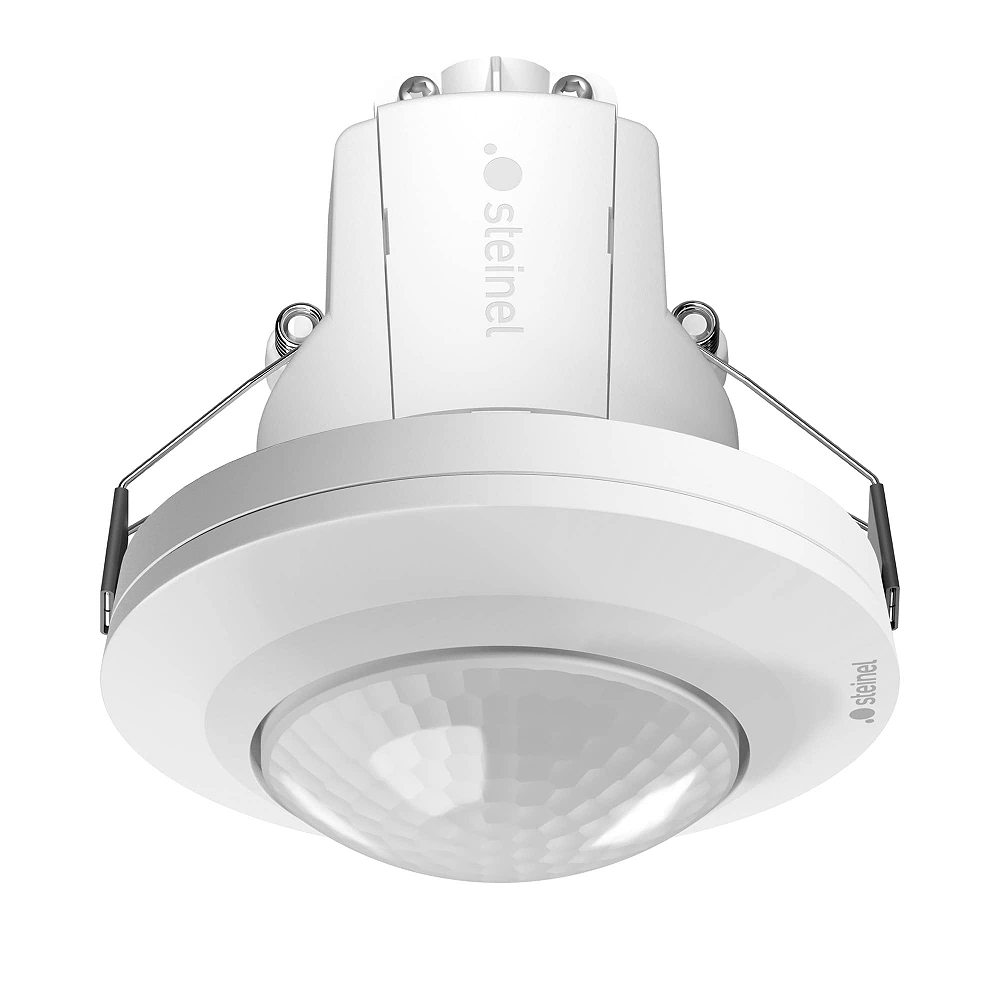

Galvenajā attēlā redzams konkrētais MD-8 ECO COM1 DE baltais izpildījums. Magnētiskās montāžas foto rāda ECO saimes UP zemapmetuma pieslēguma mezglu; konkrētais artikuls nav identificējams. Foto redzamais UP montāžas izpildījums atšķiras no šajā piedāvājumā pārdotā DE atsperu izpildījuma. Attēlos redzamā roka, telpa, kārba vai cits uzstādīšanas aprīkojums neapliecina komplektāciju un nav papildus iekļauts. Galerijas rasējumi un elektriskā principa shēmas ir tehniskas ilustrācijas.
