STEINEL MD IR N360 uDIM AP virsapmetuma dimmējams griestu kustības sensors, PIR, 360°, šķērskustībai līdz Ø26 m, Bluetooth Mesh, IP54, balts — 080068
- Iekštelpu apgaismojums
- Āra apgaismojums
- Tehniskais apgaismojums
- LED spuldzes
- LED sloksnes un profili
- LED barošanas bloki
- Kustību sensori un krēslas slēdži
- Kustību sensori
- Dažādi
- Izpārdošana
Jūsu pirkumu grozs ir tukšs!
Preces specifikācija
- Korpusa materiāls Plastmasa
- Svars 165 g neto
- Dimmējama Jā; galvenā gaisma 5–100 %; vajadzīga saderīga dimmējama slodze
- Dimmēšanas metode uDIM; automātiska fāzes priekšējās/aizmugurējās malas izvēle
- Sensora tehnoloģija Pasīvais infrasarkanais (PIR); jauktās gaismas mērīšana
- Uztveres zonu skaits 1179 pārslēgšanās zonas
- Sensora tips Kustības sensors
- Uzstādīšana Virsapmetuma pie griestiem; āra lietojums aktuālajā specifikācijā
- Sniedzamība Šķērskustībai līdz Ø26 m pie 2,5 m augstuma; radiāli Ø6 m instrukcijā pie 2,5 m, aktuālajā specifikācijā nomināli Ø7 m; Eagle Eye līdz 6 m izvēlētā virzienā pie 2,5 m
- Uztveres leņķis 360°
- Optimālais uzstādīšanas augstums 2,5 m
- Maks. uzstādīšanas augstums 6 m; diapazons 1,8–6 m
- Laika iestatījums 5 s–60 min
- Krēslas slieksnis 2–2000 lx; Teach-IN un dienas režīms
- Sensora jūtība Četri PIR sensori; katra jutība individuāli regulējama 1–100 %
- Sneak-by guard Ir
- Segmentu maskēšana Jā; komplektā maskēšanas uzlikas, regulējama Eagle Eye loga orientācija
- Apgaismojums gaidīšanas režīmā Fona gaisma 5–100 %; laiks 1–60 min vai atkarība no apkārtējā apgaismojuma
- Plūstoša gaismas ieslēgšanās Ir; ieslēgšanas/izslēgšanas pāreja 1–3 s
- Releja slodze uDIM: kvēlspuldzes/halogēns 20–250 W; elektroniskais transformators 5–100 W pie cosφ 0,9; induktīvais transformators 5–100 VA; nejaukt slodžu veidus
- LED slodze (W) 5–100 W pie cosφ 0,9; dimmējami, saderīgi gaismas avoti; nedrīkst jaukt slodžu veidus
- Paralēlais slēgums Bluetooth Mesh grupas; kopīgā instrukcija norāda arī savienošanu ar vadu
- Izejas tips uDIM; universāla fāzes dimmēšanas izeja, automātiska priekšējās/aizmugurējās malas izvēle
- Saskarne un vadība uDIM; Bluetooth Mesh; grupas un blakusgrupas
- Iestatīšana STEINEL Connect lietotne; Bluetooth viedtālrunis vai planšetdators; testa režīms
- Paredzēts spriegumam 220–240 V AC, 50–60 Hz
- Darbības temperatūra −20…+40 °C
- IP klase IP54 sensora vienībai
- Izmēri Ø80 × 93 mm (diametrs × augstums)
- Garantijas laiks 5 gadi
- Krāsa / RAL Balta; RAL 9010
- Komplektācijā Sensora vienība, AP montāžas korpuss, maskēšanas uzlikas, dekoratīvais gredzens
- Ražotāja kods (SKU) 080068
- EAN 4007841080068
- Patēriņš gaidstāvē (W) <0,55 W (kopīgā N360 instrukcija)
Preces apraksts
Apļveida kustības uztvere pie griestiem
STEINEL MD IR N360 uDIM AP ir nexx.IS PRO saimes patstāvīgs kustības sensors baltā RAL 9010 krāsā, ražotāja artikuls 080068. Šī ir virsapmetuma griestu versija ar 360° PIR uztveri, kas palīdz automātiski vadīt atsevišķi izvēlētu ieejas, pārejas vai ēkas pieejas apgaismojumu. Sensors uztver kustīga cilvēka siltuma starojuma izmaiņas un ņem vērā apkārtējās gaismas līmeni. To izvēlas vietai, kur vajadzīga apļveida uztvere zem griestiem un apgaismojuma darbību vēlas pielāgot teritorijas lietojumam.
Šķērskustībai ražotājs norāda zonu līdz Ø26 m. Kopīgās instrukcijas zīmējumā šis diametrs attiecas uz 2,5 m montāžas augstumu; tajā parastās radiālās uztveres rādiuss ir 3 m. Aktuālā specifikācija radiālajai zonai atsevišķi norāda Ø7 m. Tieša tuvošanās un kustība šķērsām sensora redzes laukam dod atšķirīgus rezultātus, tādēļ zonas jāvērtē atbilstoši paredzamajam kustības virzienam un konkrētajam augstumam. Stikls, sienas un citi aizsegi pārtrauc PIR sensora redzamību.
Eagle Eye un četru sektoru regulēšana
Eagle Eye logs objektīvā ļauj izvēlētā virzienā uzlabot tuvošanās uztveri. Instrukcija pie 2,5 m augstuma šai zonai norāda attālumu līdz 6 m no sensora. Loga orientāciju pielāgo ieejas vai celiņa virzienam, savukārt komplektā esošās maskēšanas uzlikas palīdz aizsegt nevēlamus segmentus. Tās ir noderīgas, ja blakus atrodas publiska taka vai cita kustīga zona, kurai nevajadzētu ietekmēt pieslēgto apgaismojumu.
MD IR N360 ir četri PIR sensori ar individuāli regulējamu jutību no 1 līdz 100 procentiem. Iestatījumus veic lietotnē, pēc tam pārbaudot kustību paredzētajā pieejā un zonas malās. Testa režīms darbojas neatkarīgi no apkārtējās gaismas un ļauj novērtēt reakciju arī pēc statusa indikatora bez pieslēgtas slodzes. Sensora pamatni nostiprina stabili, lai ierīces kustība vai vibrācija nekļūtu par nevajadzīgas ieslēgšanās iemeslu.
Lietotne, krēsla un apgaismojuma grupas
STEINEL Connect un Bluetooth Mesh nodrošina konfigurēšanu ar saderīgu viedtālruni vai planšetdatoru un bezvadu savienošanu apgaismojuma grupās. Grupas sensori ievēro kopīgos vadības parametrus, vienlaikus saglabājot iespēju katrai ierīcei individuāli iestatīt jutību. Blakusgrupu funkcija palīdz saskaņot reakciju savienotās pieejās. Ierīce var darboties arī atsevišķi, bet piekļuvei no citas mobilās ierīces lietotnē kopīgo tīkla atslēgu.
Gaismas darbības laiku pēc kustības var izvēlēties no 5 sekundēm līdz 60 minūtēm, bet krēslas slieksni — no 2 līdz 2000 lx. Teach-IN saglabā uz vietas izmērīto apkārtējās gaismas līmeni, lai ieslēgšanās nosacījumu varētu izvēlēties vēlamajā vakara brīdī. Dienas režīms ļauj pārbaudīt vai izmantot kustības vadību neatkarīgi no dabiskā apgaismojuma. Šie iestatījumi palīdz pielāgot darbību konkrētās ieejas ritmam.
Fāzes dimmēšana saderīgiem gaismas avotiem
uDIM ir universāla fāzes dimmēšanas izeja ar automātisku priekšējās vai aizmugurējās fāzes malas režīma izvēli. Pieslēgtajiem gaismas avotiem jābūt dimmējamiem un saderīgiem ar šo vadību. Galvenā un fona apgaismojuma spilgtumu var iestatīt 5–100 procentu robežās; fona apgaismojumu iespējams saistīt ar laiku vai apkārtējo apgaismojumu. Plūstošas ieslēgšanās un izslēgšanās pārejas ilgums regulējams no vienas līdz trim sekundēm. Tas palīdz veidot mierīgāku ieejas apgaismojuma reakciju.
LED slodzei instrukcija nosaka 5–100 W pie cosφ 0,9; kvēlspuldžu vai halogēnspuldžu slodzei — 20–250 W. Elektroniskā transformatora diapazons ir 5–100 W pie cosφ 0,9, bet induktīvajam transformatoram — 5–100 VA. Šos četrus slodžu veidus nedrīkst savstarpēji sajaukt vienā izejā. Pirms gaismekļu izvēles pārbaudiet to vadības saderību: instrukcija norāda, ka tirgū var būt arī nepārbaudītas slodzes, kuras ar uDIM nedarbojas.
Virsapmetuma montāža un galerijas piemērs
Šai AP versijai ir Ø80 × 93 mm korpuss un 165 g neto svars. To stiprina pie griestu virsmas; ražotājs aktuālo artikulu norāda āra lietojumam. Kopīgā instrukcija paredz 1,8–6 m augstumu ar optimālo 2,5 m novietojumu. Sensora vienībai norādīta IP54 aizsardzība un darbības temperatūra no −20 līdz +40 °C. Vadu ievadi un korpusa savienojumi jāsagatavo atbilstoši instrukcijai, bet 220–240 V tīkla pieslēgumu veic kvalificēts speciālists.

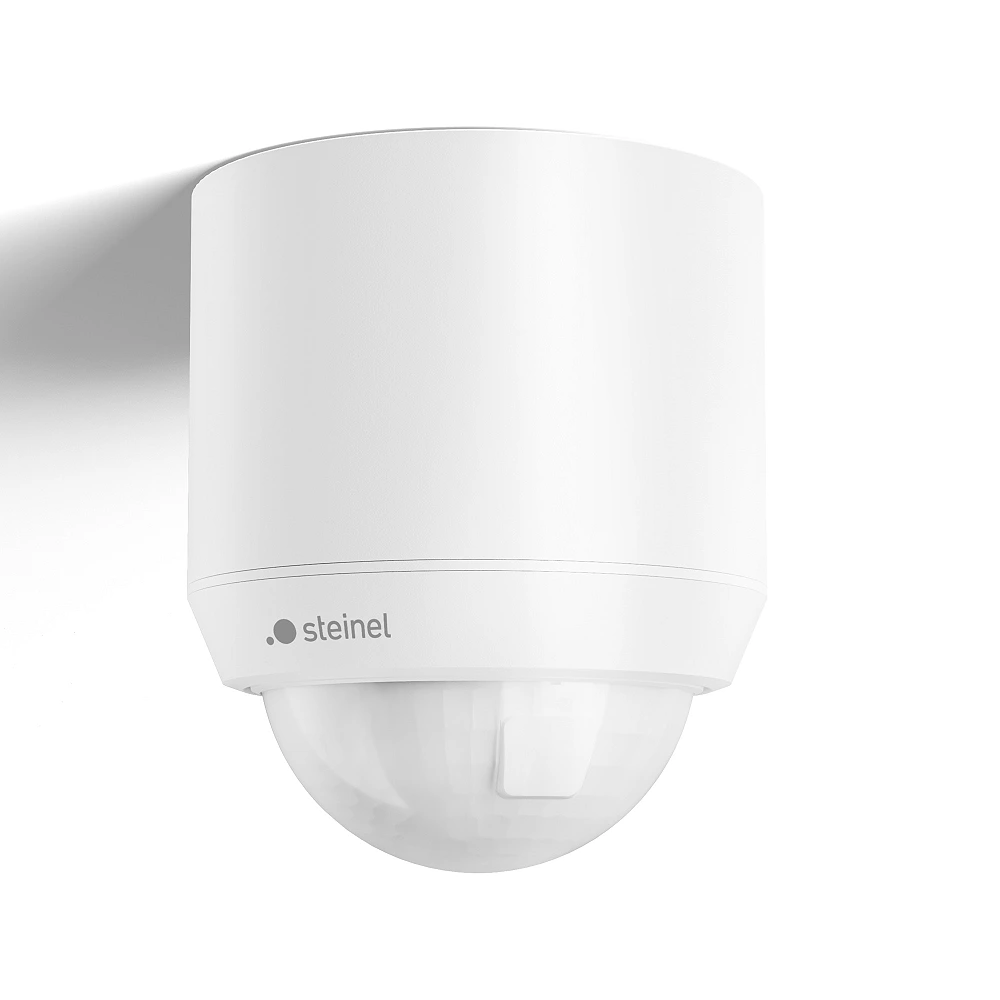

Galerijas pirmajā attēlā redzama piedāvātā baltā RAL 9010 virsapmetuma versija. Ražotāja ieejas nakts foto ir MD IR N360 saimes pielietojuma piemērs no iebūvējamās DE versijas materiāliem; tas neapstiprina tieši šī AP artikula, krāsas vai uDIM saskarnes uzstādījumu. Tajā redzamie gaismekļi, velosipēdi un pārējais telpas aprīkojums nav komplektā. Uztveres un izmēru shēmas palīdz izvēlēties novietojumu, bet saderību ar slodzi pārbauda pēc konkrētās uDIM instrukcijas.
