Preces specifikācija
- Dimmēšanas metode Pats nedimmē; DALI-2 IPD dati saderīgam ārējam kontrolierim
- Svars 250 g (neto)
- Uztveres leņķis 360°; atvēruma leņķis 160°
- Sneak-by guard Ir
- Segmentu maskēšana Fiziskas uzlīmes uztveres virzienu aizsegšanai pēc instrukcijas; nav atsevišķi programmējamu sektoru
- Izejas tips DALI-2 ievades dati; bez slodzes releja un patstāvīga APC regulatora
- Saskarne un vadība DALI-2 IPD (ievades ierīce); Bluetooth iestatījumiem un sensoru savienojumam
- Iestatīšana DALI-2 lietojumprogrammas kontrolieris un STEINEL Bluetooth iestatījumi
- Krāsa / RAL Balta; RAL 9003
- Komplektācijā HF 360-2 DALI-2 IPD AP 086602; bez gaismekļiem; bez DALI barošanas un lietojumprogrammas kontroliera; 2 maskēšanas uzlīmes, drošības lapa un īsā pamācība
- Ražotāja kods (SKU) 086602
- EAN 4007841086602
- Sensora tips Augstfrekvences (HF), 5,8 GHz; gaišums, temperatūra un mitrums
- Kustības uztveres zona Radiāli un tangenciāli līdz Ø12 m (113 m²); zonas diametrs
- Sensora jūtība Attālums un jutība elektroniski iestatāmi; DALI-2 parametri un Bluetooth
- Paredzēts uzstādīt Iekštelpās: kāpņu telpās, virtuvēs, palīgtelpās un sanitārajās telpās ar kabīnēm
- Paredzēts montāžai Virsapmetuma AP; pie griestiem
- Uzstādīšanas augstums 2,5–4 m; optimāli 2,8 m
- Gaismas daudzuma iestatījums 2–2000 lx pēc aktuālās tabulas; gaišuma dati DALI-2 kontrolierim; Teach nav
- Paredzēts spriegumam DALI kopne 12–22,5 V pēc instrukcijas; aktuālā lapā 12–23 V; nav SELV
- Jauda 21 mA tipiski pie 16 V; 38 mA maks. normāli pie 10 V; 84 mA maks. IEC 62386-101
- Funkcijas Kustība, jauktās gaismas mērīšana, temperatūra, relatīvais mitrums; sistēmas vadība ārējā DALI-2 kontrolierī
- Korpuss Plastmasa; balts, RAL 9003
- IP klase IP20; iekštelpām
- Izmēri 123 × 123 × 57 mm; AP rasējums
- Temperatūras diapazons −20…+40 °C kopīgs instrukcijas un lapas diapazons; lapā −25…+50 °C
- Garantijas laiks 5 gadi saskaņā ar ražotāja noteikumiem
Preces apraksts
DALI-2 ievades sensors telpas vadības sistēmai
STEINEL HF 360-2 DALI-2 IPD AP ir balts virsapmetuma klātbūtnes sensors uzstādīšanai pie griestiem iekštelpās. Piedāvātā artikula kods ir 086602, un tas pieder Control PRO II saimei. Augstfrekvences uztvere paredzēta kāpņu telpām, palīgtelpām, virtuvēm un sanitārajām telpām ar kabīnēm. Ierīce nosūta vadības sistēmai informāciju par kustību un telpas apstākļiem. Izvēloties šo versiju, jāparedz pilna DALI-2 sistēma: sensors ir datu ievades ierīce, bet apgaismojuma darbību nosaka saderīgs lietojumprogrammas kontrolieris un pieslēgtie gaismekļu draiveri.
DALI-2 IPD nozīmē Input Device. Sensorā nav apgaismojuma slodzes releja vai patstāvīga APC regulatora. Tas pats nepārslēdz 230 V gaismekļa barošanu un nav fāzes griezuma dimmeris. Barošanu nodrošina DALI kopne; instrukcijā 12–22,5 V DC, aktuālajā lapā 12–23 V. Projektā izmanto abiem avotiem kopīgo 12–22,5 V diapazonu. Kopnes pieslēgums nav SELV. Kopnes barošanas avots un lietojumprogrammas kontrolieris nav komplektā; tos izvēlas kopā ar pārējām sistēmas ierīcēm. Sensors pieslēdzams pēc konkrētā artikula DALI shēmas, un kopnes spailēm nedrīkst pievienot tīkla spriegumu. Pareizā saskarnes izvēle ir būtiska, jo ārēji līdzīgi COM1, KNX un DALI-2 APC sensori darbojas atšķirīgi.
Kustība, gaišums, temperatūra un mitrums
Šī pilnā IPD versija nodrošina četrus ievades veidus: gaišuma mērījumu, kustības uztveri, temperatūru un relatīvo mitrumu. DALI saskarnes aprakstā tiem paredzētas atsevišķas instances. Tas ļauj lietojumprogrammas kontrolierim izmantot vajadzīgo informāciju un sasaistīt apgaismojuma darbību ar telpas izmantošanu. Temperatūra un mitrums ir sistēmai pieejami mērījumi, nevis papildu apkures vai ventilācijas releja izejas. Šā sensora funkcijām netiek pievienoti citu multisensoru CO₂, VOC vai dūmu mērījumi.
Iebūvētā jauktās gaismas mērīšana nodrošina gaišuma informāciju vadības sistēmai. Konstantā apgaismojuma regulēšana, ieslēgšanas sliekšņi un gaismas aiztures jāveido saderīgā kontrolierī. Pats IPD sensors šīs slodzes vadības funkcijas patstāvīgi neveic. Aktuālajā tabulā norādīti 2–2000 lx, bet nav Teach funkcijas, pamata apgaismojuma vai patstāvīga konstantā gaišuma regulatora. Šī ir klātbūtnes un telpas datu ievades ierīce, nevis atsevišķs krēslas relejs, kas pats ieslēdz lampu.
Uztveres zona un savienošana
5,8 GHz HF uztvere aptver 360° ar 160° atvēruma leņķi. Radiālas un tangenciālas kustības zona ir līdz Ø12 m; norādīts visas zonas diametrs. Konkrētajam artikulam dots 2,5–4 m montāžas augstums, optimāli 2,8 m. HF signāls var uztvert kustību arī caur stiklu, koku un vieglām starpsienām. Tas noder kabīņu telpās, taču var nozīmēt reakciju blakus zonā. Pēc uzstādīšanas pārbauda telpas robežas un cilvēku pārvietošanās ceļus un attiecīgi pielāgo uztveri.
Elektroniski iestatāms attālums un jutība palīdz pielāgot uztveri paredzētajai telpai. Ražotājs paredz Bluetooth iestatījumus un sensoru savienošanu, bet sistēmas galvenā datu saskarne saglabājas DALI-2 kopne. Bluetooth savienojums nav kopnes barošanas vai lietojumprogrammas kontroliera aizstājējs. Saderīgo DALI komandu un īpašo STEINEL parametru izmantošanu skaidro pievienotais saskarnes apraksts. Komplektā ir divas uzlīmes uztveres virzienu fiziskai aizsegšanai; tās nav atsevišķi programmējami sektori. Montāžas vietā jāievēro arī ražotāja prasības par stabilu stiprinājumu un attālumu līdz Wi-Fi ierīcēm; izvēlēto pārklājumu pārbauda uz vietas.
Kopnes strāva un AP korpuss
Kopnes projektēšanā jāatšķir vairākas strāvas norādes: aktuālā artikula lapa dod 21 mA tipiski pie 16 V, 38 mA maksimāli normālā darbībā pie 10 V un 84 mA maksimāli pēc IEC 62386-101. Šīs vērtības raksturo atšķirīgus nosacījumus; tās nedrīkst aizstāt ar vienu mazāko skaitli, izvēloties kopnes barošanu. Instrukcija projektēšanai paredz 10 V normālās darbības strāvu un papildu 20 % rezervi. Sistēmas projektētājs pārbauda barošanas avota jaudu un visu pārējo līnijas ierīču patēriņu. Norādītā 10 V strāvas pārbaude nav pamats mainīt sensora aktuāli norādīto 12–23 V barošanas diapazonu.
Plastmasas korpuss ir balts, RAL 9003, izmēri pēc AP rasējuma un instrukcijas 3.3./3.4. attēla — 123 × 123 × 57 mm, neto svars — 250 g. AP versija uzstādāma virs griestu virsmas un ietver savam izpildījumam paredzēto montāžas korpusu. IP20 paredzēts iekštelpām. Instrukcijas un aktuālās artikula lapas kopīgais darba temperatūras diapazons ir −20…+40 °C. Instrukcijas kopējās tehniskās tabulas 63. lapā HF un Hallway dziļuma nosaukumi ir sajaukti; izmantoti konkrētā HF artikula rasējumi. Sensors nav paredzēts lietum vai atklātai āra uzstādīšanai. Ražotājs nodrošina piecu gadu garantiju atbilstoši saviem noteikumiem.
Attēli un dokumentācija

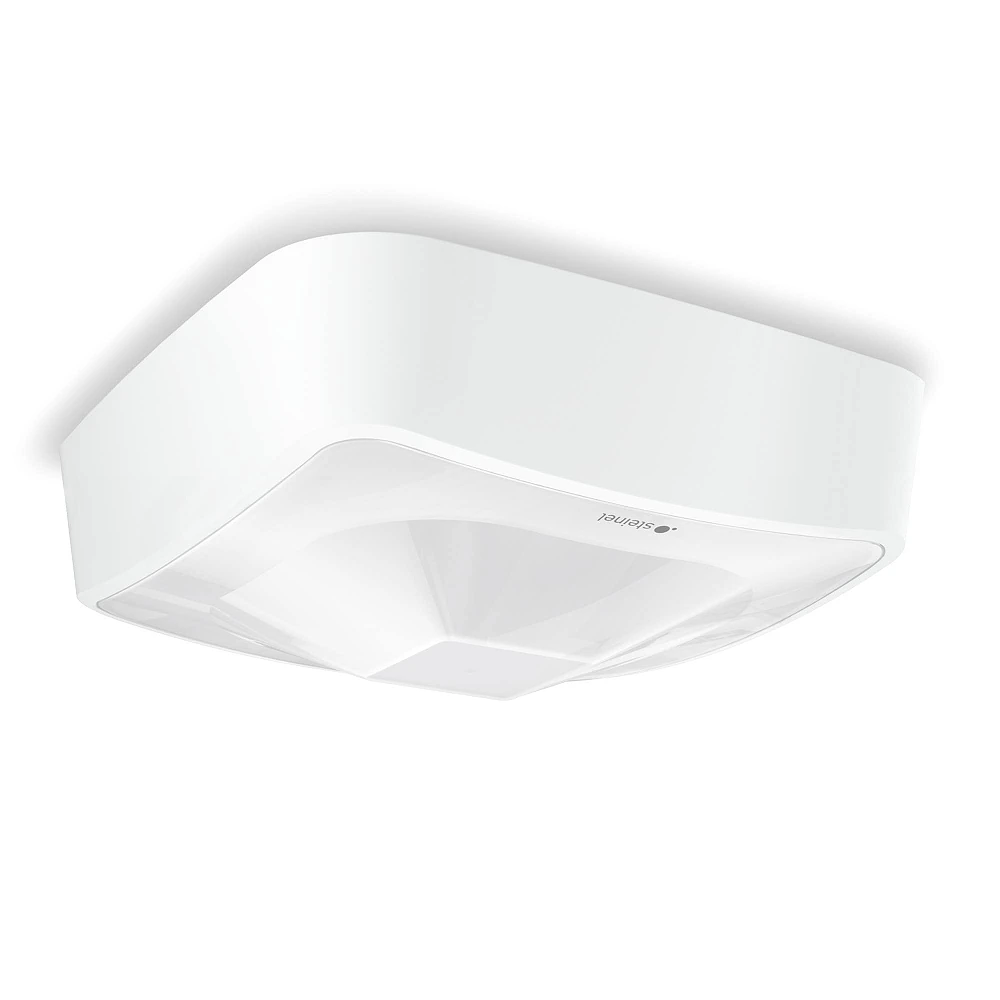

Galvenais foto rāda piedāvāto balto DALI-2 IPD AP artikulu 086602. Otrais foto rāda HF 360-2 DALI-2 IPD UP 086619 kā cita montāžas veida salīdzinājumu; tas nav komplektā un nemaina piedāvātā sensora montāžu. Rasējumi un DALI shēma ir tehniskas ilustrācijas. Pieslēgumam izmantojiet konkrētā artikula shēmu un instrukciju; vadības sistēmas integrācijai — pievienoto DALI-2 saskarnes aprakstu.
