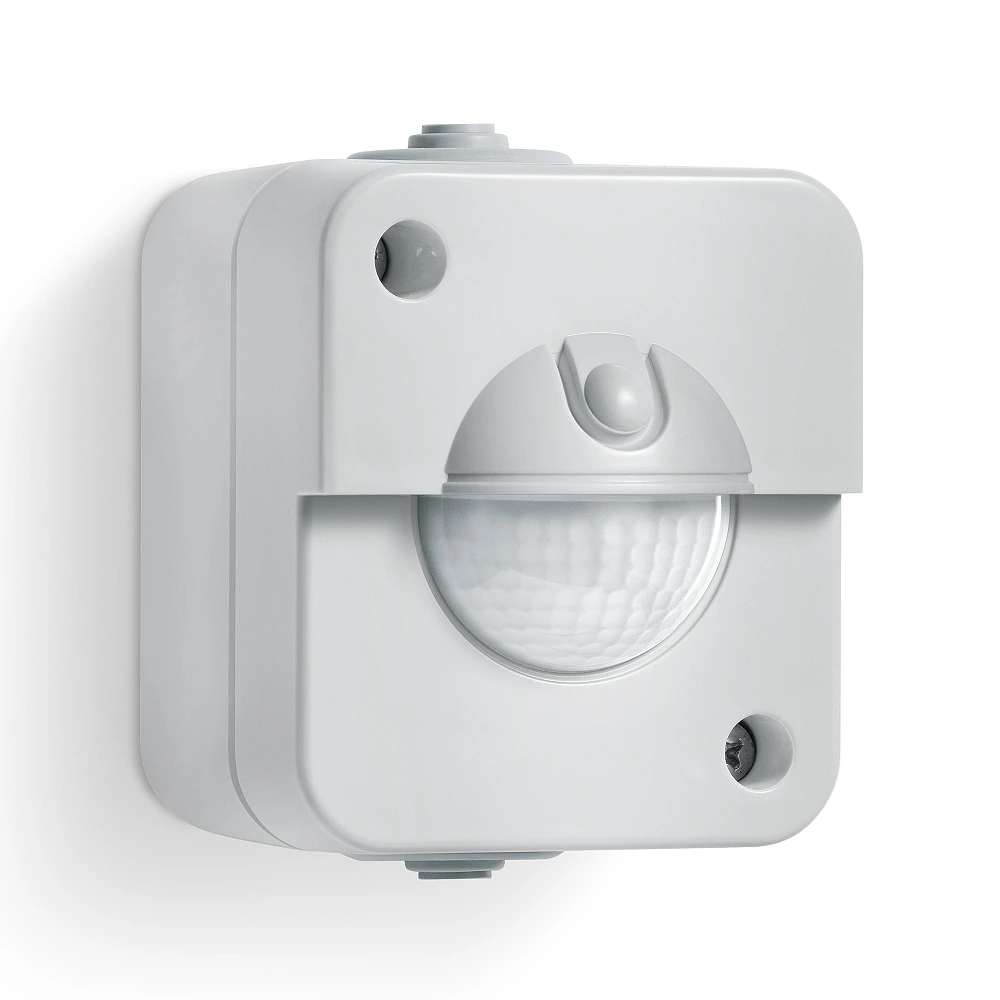

STEINEL IR 180 AP easy PIR sensorslēdzis, 180°, līdz 8 m, virsapmetuma, IP54, pelēks — 066048
STEINEL IR 180 AP easy PIR sensorslēdzis, 180°, līdz 8 m, virsapmetuma, IP54, pelēks — 066048
STEINEL IR 180 AP easy PIR sensorslēdzis, 180°, līdz 8 m, virsapmetuma, IP54, pelēks — 066048
STEINEL IR 180 AP easy PIR sensorslēdzis, 180°, līdz 8 m, virsapmetuma, IP54, pelēks — 066048
STEINEL IR 180 AP easy PIR sensorslēdzis, 180°, līdz 8 m, virsapmetuma, IP54, pelēks — 066048
STEINEL IR 180 AP easy PIR sensorslēdzis, 180°, līdz 8 m, virsapmetuma, IP54, pelēks — 066048
STEINEL IR 180 AP easy PIR sensorslēdzis, 180°, līdz 8 m, virsapmetuma, IP54, pelēks — 066048
STEINEL IR 180 AP easy PIR sensorslēdzis, 180°, līdz 8 m, virsapmetuma, IP54, pelēks — 066048
STEINEL IR 180 AP easy PIR sensorslēdzis, 180°, līdz 8 m, virsapmetuma, IP54, pelēks — 066048

STEINEL IR 180 AP easy PIR sensorslēdzis, 180°, līdz 8 m, virsapmetuma, IP54, pelēks — 066048

113.50€
Bez PVN: 93.80€
Ražotājs:
Modelis: 066048
Pieejamība: Piegādes laiks ~2 nedēļas
Apskatīts 8 reizes

Preces specifikācija

  • Korpusa materiāls Plastmasa
  • Elektrodrošības klase II
  • Svars 199 g
  • Sensora tehnoloģija Pasīvais infrasarkanais sensors (PIR); jauktās gaismas mērīšana
  • Uztveres zonu skaits 96
  • Sensora tips Sienas kustības sensorslēdzis
  • Uzstādīšana Virsapmetuma, pie sienas; telpās un ārā tikai 0…+40°C
  • Sniedzamība Radiāli līdz 3 m
  • Uztveres leņķis 180°; atveres leņķis 90°
  • Optimālais uzstādīšanas augstums 1,1 m; diapazons 0,9–2,2 m
  • Maks. uzstādīšanas augstums 2,2 m
  • Laika iestatījums 5 s–30 min; jauna kustība atjauno laika atskaiti
  • Krēslas slieksnis 2–1000 lx; dienas režīms
  • Sensora jūtība Nav elektroniskas vai mehāniskas sniedzamības regulēšanas
  • Sneak-by guard Jā, uztvere zem sensora
  • Nepārtraukta apgaismojuma funkcija Pogas vadība; nav fiksēta četru stundu piespiedu ieslēgšanas režīma
  • Manuālā vadība Iebūvēta ON/OFF poga; pēc instrukcijas nosacījumiem atgriežas sensora režīmā
  • Jauda Pašpatēriņš 0,025 W (instrukcija)
  • Releja slodze Kvēlspuldzes/halogēnās: 200 W
  • LED slodze (W) LED: 40 W (<2 W/lampa); 100 W (>2 līdz <8 W/lampa); 160 W (>8 W/lampa). Datu lapā maks. 4 lampas; C<132 µF
  • Paralēlais slēgums Instrukcijā līdz 5 sensoru; katram N; kopējā slodze nepalielinās
  • Izejas tips Komutēta tīkla fāze L′
  • Saskarne un vadība Lokālie regulatori un poga; gaismas ieslēgšana/izslēgšana
  • Iestatīšana Potenciometri; Teach ar pogu; statusa LED var izslēgt
  • Paredzēts spriegumam 220–240 V AC
  • Darbības temperatūra 0…+40°C
  • IP klase IP54
  • Izmēri 82 × 72 × 67 mm (A×P×Dz)
  • Garantijas laiks 3 gadi (ražotāja noteikumi)
  • Krāsa / RAL Pelēka, RAL 7035
  • Komplektācijā Virsapmetuma korpuss, slodzes modulis, sensora modulis, vāks
  • Ražotāja kods (SKU) 066048
  • EAN 4007841066048
  • Laika intervāls Pēc izslēgšanās apm. 6 s līdz atkārtotai uztveršanai
  • Sniedzamība (m) Līdz 8 m tangenciāli
  • Ieejas frekvence (Hz) 50–60 Hz
  • Pieslēguma veids 2 vadi bez N: slodze min. 4 W; 3 vadi ar N: min. 1 W

Preces apraksts

STEINEL IR 180 AP easy ir pie sienas virsapmetumā uzstādāms sensorslēdzis, kas automātiski ieslēdz pieslēgto apgaismojumu, uztverot kustību. Pelēkais izpildījums ar kodu 066048 ir paredzēts vietām, kur nepieciešams atsevišķs slēdža korpuss: saimniecības telpai, gaitenim, garāžai vai aizsargātai ieejas zonai. Iebūvētā poga saglabā iespēju gaismu vadīt ar roku, tādēļ ierīce apvieno parasta sienas slēdža un automātiska kustības sensora funkcijas.

Kustības uztvere un novietojums

Pasīvais infrasarkanais sensors reaģē uz kustīgu cilvēku vai dzīvnieku izstarotā siltuma izmaiņām. Tā horizontālais uztveres leņķis ir 180°, atveres leņķis ir 90°, bet šķērsvirziena kustības sniedzamība sasniedz 8 m. Virzoties tieši pret sensoru, norādītais attālums ir līdz 3 m, tāpēc durvju un pārvietošanās ceļa izvietojums ir svarīgāks par vienu maksimālā attāluma skaitli. Sienas un stikls aizsedz siltuma starojumu; sensors neuztver cilvēku cauri šiem šķēršļiem.

Ražotājs kā optimālo montāžas augstumu norāda 1,1 m, bet aktuālajā datu lapā pieļautais diapazons ir 0,9–2,2 m. Uztverei ir 96 pārslēgšanās zonas un zona zem sensora. Sniedzamībai nav elektroniska vai mehāniska mēroga regulatora, tādēļ vispirms jāizvēlas piemērota vieta un jāpārbauda uztvere reālajā telpā. Ja gaismeklis atrodas uztveres laukā un tā sasilšana izraisa atkārtotu ieslēgšanos, jāmaina izvietojums vai uztveres apstākļi.

Gaismas un laika iestatījumi

Divi lokāli regulatori ļauj izvēlēties ieslēgšanās slieksni 2–1000 lx un darbības laiku no 5 sekundēm līdz 30 minūtēm. Katra jauna uztvertā kustība atjauno laika atskaiti. Kad apgaismojums izslēdzas, sensora atkārtotai uztveršanai vajadzīgas aptuveni sešas sekundes. Dienas režīms noder darbības pārbaudei, savukārt zemāks krēslas slieksnis ļauj automātisko ieslēgšanos izmantot tikai tad, kad telpā tiešām ir tumšāks.

Īss pogas nospiediens pārslēdz gaismu, arī ja apkārtējais apgaismojums normāli neļautu automātisku ieslēgšanos. Pēc tam darbojas instrukcijā aprakstītā atgriešanās sensora režīmā; poga nav fiksēta četru stundu pastāvīgās gaismas funkcija. Teach režīms ļauj saglabāt pašreizējo apgaismojuma līmeni: poga jātur piecas sekundes, un mērījums notiek piecas sekundes pēc tās atlaišanas. Vajadzības gadījumā var izslēgt arī statusa LED, nemainot pieslēgtā gaismekļa darbības principu.

Divu vai trīs vadu pieslēgums

Sensorslēdzis darbojas ar 220–240 V AC, 50–60 Hz. Instrukcija paredz divu vadu pieslēgumu bez neitrālvada pie slēdža vai trīs vadu pieslēgumu ar N. Minimālā pieslēgtā slodze ir attiecīgi 4 W vai 1 W. Tas ir būtiski, izvēloties mazjaudas LED spuldzi: ja bez N tā mirgo vai vāji kvēlo arī izslēgtā stāvoklī, instrukcija iesaka pieslēgt neitrālvadu vai nomainīt lampu. Pieslēgšanu veic kvalificēts elektriķis pēc konkrētās instrukcijas shēmas.

Izeja L′ komutē tīkla fāzi pieslēgtajam gaismeklim. Instrukcija pieļauj līdz piecu sensorslēdžu paralēlu pieslēgumu, taču katram tad vajadzīgs N, un kopējā pieļaujamā slodze nepalielinās. Šī ir vadu shēma ar lokālu vadību. Sensora ieslēgšanas funkcija nav gaismas spilgtuma regulēšana, tāpēc tas jāizvēlas apgaismojuma ieslēgšanai un izslēgšanai atbilstoši slodzes veidam.

Slodzes izvēle un korpuss

Kvēlspuldžu un halogēno spuldžu pieļaujamā slodze ir 200 W; atsevišķā ražotāja piktogrammā redzamais 2000 W neatbilst šī modeļa instrukcijai un tehnisko datu rindai. LED slodzei aktuālā datu lapa norāda 40 W, ja viena lampa ir zem 2 W, 100 W kategorijā virs 2 W un zem 8 W, un 160 W kategorijā virs 8 W. Datu lapā norādītas ne vairāk kā četras LED vai luminiscences lampas; instrukcijā sastopamais 50 vienību limits nav izmantots kā lielāks solījums. Jāievēro arī kopējās kapacitātes ierobežojums zem 132 µF.

Plastmasas korpuss ir pelēks, RAL 7035, ar IP54 aizsardzību un II elektrodrošības klasi. Ražotājs norāda lietošanu telpās un ārā, tomēr darba temperatūra ir tikai 0…+40 °C; vieta, kur iespējams sals, neatbilst šim diapazonam. Rasējumā izmēri ir 82 × 72 × 67 mm augstuma, platuma un dziļuma secībā, neto svars ir 199 g. Tīrīšanai pietiek ar mitru drānu bez mazgāšanas līdzekļiem; regulāra mehāniska apkope nav paredzēta.

Īsumā

  • 180° PIR; līdz 8 m šķērsvirzienā.
  • 2 vai 3 vadi; slodzes minimums atkarīgs no N pieslēguma.
  • 5 s–30 min; lokāli regulatori un manuālā poga.

Ražotāja montāžas foto rāda IR 180 AP easy uzstādījuma piemēru.
