STEINEL IR 2180 UP ECO PIR sensorslēdzis, 180°, līdz 8 m, zemapmetuma, IP20, balts — 065003
95.50€
Bez PVN: 78.93€
Apskatīts 9 reizes
Kategorijas
Grozs
Konts
Meklēt
Nesen skatītās
Uz augšu
Visas kategorijas
×
- Iekštelpu apgaismojums
- Āra apgaismojums
- Tehniskais apgaismojums
- LED spuldzes
- LED sloksnes un profili
- LED barošanas bloki
- Kustību sensori un krēslas slēdži
- Kustību sensori
- Dažādi
- Izpārdošana
Pirkumu grozs
×
Jūsu pirkumu grozs ir tukšs!
Mans konts
×
Meklēt
×
Nesen skatītās preces
×
Preces specifikācija
- Korpusa materiāls Plastmasa
- Svars 113 g
- Sensora tehnoloģija Pasīvais infrasarkanais sensors (PIR); jauktās gaismas mērīšana
- Uztveres zonu skaits 96
- Sensora tips Sienas kustības sensorslēdzis
- Uzstādīšana Zemapmetuma, sienas iebūves kārbā; sausās iekštelpās
- Sniedzamība Radiāli līdz 2 m
- Uztveres leņķis 180°; atveres leņķis 90°
- Optimālais uzstādīšanas augstums 1,1 m; diapazons 1,1–2,2 m
- Maks. uzstādīšanas augstums 2,2 m
- Laika iestatījums 5 s–30 min; jauna kustība atjauno laika atskaiti
- Krēslas slieksnis 2–1000 lx; dienas režīms
- Sensora jūtība Nav elektroniskas vai mehāniskas sniedzamības regulēšanas
- Sneak-by guard Jā, uztvere zem sensora
- Segmentu maskēšana Nav
- Nepārtraukta apgaismojuma funkcija Pogas vadība; nav fiksēta četru stundu piespiedu ieslēgšanas režīma
- Manuālā vadība Iebūvēta ON/OFF poga; pēc instrukcijas nosacījumiem atgriežas sensora režīmā
- Jauda Pašpatēriņš 0,025 W (instrukcija)
- Releja slodze Kvēlspuldzes/halogēnās: 2000 W pēc 110068641 instrukcijas
- LED slodze (W) LED: 40 W (<2 W/lampa); 100 W (>2 līdz <8 W/lampa); 160 W (>8 W/lampa). Instrukcijā arī 350 W/50 vienības; šeit lietoti zemākie datu lapas limiti; C<132 µF
- Paralēlais slēgums Instrukcijā līdz 5 sensoru ar N katram; datu lapā “Nē”—jāpārbauda komplekta instrukcija
- Izejas tips Komutēta tīkla fāze L′
- Saskarne un vadība Lokālie regulatori un poga; gaismas ieslēgšana/izslēgšana
- Iestatīšana Potenciometri; statusa LED var izslēgt. Teach aprakstīts instrukcijā, datu lapā noliegts—jāpārbauda ierīces instrukcija
- Paredzēts spriegumam 220–240 V AC
- Darbības temperatūra 0…+40°C
- IP klase IP20
- Izmēri 81 × 81 × 57 mm (A×P×Dz)
- Garantijas laiks 5 gadi (ražotāja noteikumi)
- Krāsa / RAL Balta, RAL 9010
- Komplektācijā Slodzes modulis, sensora modulis, rāmis
- Ražotāja kods (SKU) 065003
- EAN 4007841065003
- Laika intervāls Pēc izslēgšanās apm. 6 s līdz atkārtotai uztveršanai
- Sniedzamība (m) Līdz 8 m tangenciāli
- Ieejas frekvence (Hz) 50–60 Hz
- Pieslēguma veids 2 vadi bez N: slodze min. 4 W; 3 vadi ar N: min. 1 W
Preces apraksts

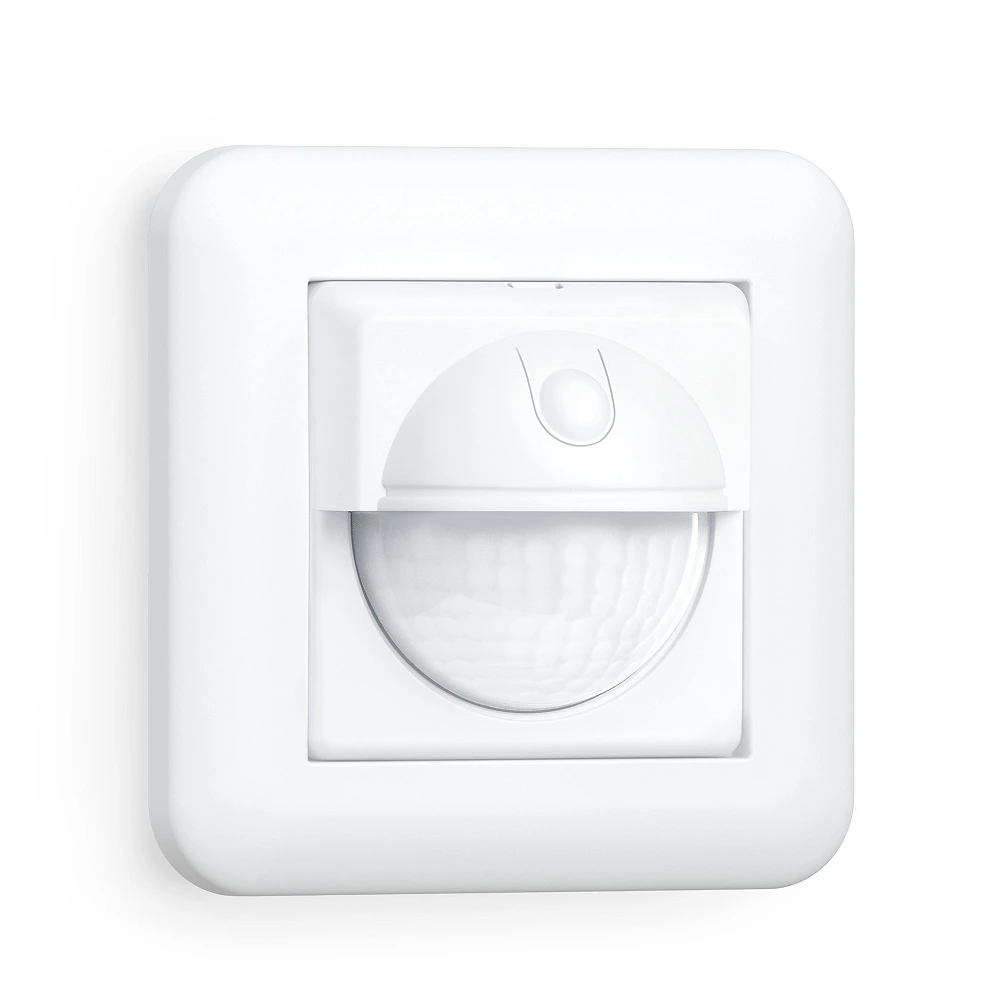

STEINEL IR 2180 UP ECO ir balts zemapmetuma sensorslēdzis apgaismojuma automātiskai vadībai gaitenī, kāpņu telpā, tualetē vai saimniecības telpā. Izstrādājums ar kodu 065003 tiek montēts sienas iebūves kārbā, un tā priekšējā daļā ir gan kustības sensora lēca, gan poga manuālai ieslēgšanai. Tas ir atsevišķs tīkla sprieguma slēdzis pieslēgtam apgaismojumam; gaismeklis vai spuldze šajā izstrādājumā nav iebūvēta.
Telpas pārskatīšana no slēdža vietas
Pasīvais infrasarkanais sensors uztver kustīga cilvēka izstarotā siltuma izmaiņas 180° laukā. Ražotājs norāda līdz 8 m sniedzamību, šķērsojot uztveres zonu, un līdz 2 m, virzoties tieši pret sensoru. Tādēļ novietojums pie durvīm jāvērtē kopā ar ierasto kustības virzienu. Sensora 90° atveres leņķis, 96 pārslēgšanās zonas un uztvere zem sensora palīdz aptvert paredzēto pārvietošanās laukumu, bet neredz cauri sienai vai stiklam.
Optimālais uzstādīšanas augstums ir 1,1 m, un aktuālajā datu lapā atļauts 1,1–2,2 m diapazons. Individuālu sektoru aizsegšana, kā arī elektroniska vai mehāniska sniedzamības regulēšana šim modelim nav paredzēta. Pēc uzstādīšanas uztvere jāpārbauda telpā, izvēloties īsu darbības laiku un dienas režīmu. Ierīcei jāredz cilvēka pārvietošanās ceļš, savukārt tuvumā esoša gaismekļa radītas temperatūras izmaiņas nedrīkst izraisīt nevēlamu atkārtotu ieslēgšanos.
Ikdienas automātika un poga
Regulatori ļauj iestatīt ieslēgšanās slieksni 2–1000 lx un gaismas darbības laiku 5 s–30 min. Ja kustība turpinās, izvēlētais laiks tiek skaitīts no jauna. Pēc izslēgšanās ir aptuveni sešu sekunžu pārtraukums, pirms sensors var atkal reaģēt. Šāda darbība ir piemērota telpām, kur cilvēks ienāk uz ierobežotu laiku, bet apgaismojumu nav vajadzīgs atstāt ieslēgtu pastāvīgi.
Priekšējā poga ļauj gaismu pārslēgt ar roku, arī ieslēgt to pietiekami gaišā telpā. Instrukcija apraksta turpmāku atgriešanos automātiskajā sensora režīmā atkarībā no kustības, izvēlētā laika un apgaismojuma; tā nav fiksēta četru stundu piespiedu ieslēgšana. Statusa LED iespējams izslēgt. Šī vietējā vadība ir noderīga, ja automātisko reakciju konkrētā brīdī nepieciešams papildināt ar tiešu lietotāja komandu.
Pieslēgums ar neitrālvadu vai bez tā
Slēdzis paredzēts 220–240 V AC, 50–60 Hz tīklam un divu vai trīs vadu instalācijai. Ja pie sensorslēdža nav neitrālvada N, instrukcijā noteiktā minimālā pieslēgtā slodze ir 4 W. Pieslēdzot N, minimums samazinās līdz 1 W. Izeja L′ pārslēdz tīkla fāzi uz gaismekli. Pirms esošā slēdža nomaiņas elektriķim jāpārbauda vadu pieejamība, slodzes saderība un sienas kārbas piemērotība, nepaļaujoties tikai uz līdzīgu priekšējā rāmīša formu.
Ja LED spuldze bez neitrālvada mirgo vai vāji spīd arī izslēgtā stāvoklī, instrukcija paredz N pieslēgšanu vai lampas maiņu. Sensors pārslēdz apgaismojumu, bet neregulē tā spilgtumu. Tas ļauj automatizēt parastu apgaismojuma ķēdi, saglabājot manuālo pogu, taču nenozīmē, ka jebkura mazjaudas spuldze vai jebkurš elektroniskais draiveris būs piemērots neatkarīgi no slodzes parametriem.
Slodzes un dokumentācijas atšķirības
Modeļa instrukcija 110068641, 01/2025 norāda 2000 W kvēlspuldžu/halogēno slodzi un 350 W LED vai elektronisko balastu slodzi ar ne vairāk kā 50 vienībām un kapacitāti zem 132 µF. Savukārt aktuālā datu lapa LED lampām paredz zemākus ierobežojumus: 40 W, ja viena lampa ir zem 2 W, 100 W, ja tā ir virs 2 W un zem 8 W, un 160 W, ja tā ir virs 8 W. Tādēļ LED izvēlei šeit izmantoti šie zemākie limiti; 350 W nav uzrādīti kā universāli pieļaujamā LED jauda. Arī lampu skaits un kopējā kapacitāte jāvērtē kopā, nevis tikai pēc kopējās jaudas.
Instrukcijā ir aprakstīta krēslas sliekšņa Teach saglabāšana un līdz piecu sensoru paralēls pieslēgums, obligāti pievienojot N katram slēdzim un nepalielinot kopējo slodzi. Tomēr aktuālajā datu lapā Teach un savienošana ir atzīmēta ar “Nē”. Šīs divas funkcijas pirms izmantošanas jāpārbauda pēc konkrētajai ierīcei pievienotās instrukcijas. Par droši vienotu pamata vadību aprakstā uzskatīti fiziskie regulatori un manuālā poga; pretruna nav izmantota papildu funkciju solīšanai.
Izmēri un lietošanas vide
Baltais plastmasas izpildījums ir RAL 9010. Ierīcei ir IP20 aizsardzība, un tā paredzēta sausām iekštelpām ar temperatūru 0…+40 °C. Ārējie izmēri pēc instrukcijas ir 81 × 81 × 57 mm augstuma, platuma un kopējā dziļuma secībā; 57 mm nav automātiski pielīdzināmi tikai sienā ievietojamās daļas dziļumam. Neto svars ir 113 g. Komplektā ietilpst sensora modulis, slodzes modulis un rāmis, bet montāžas vieta jāizvēlas atbilstoši pilnajam ražotāja rasējumam.
Īsumā
- 180° PIR; līdz 8 m šķērsvirzienā.
- 2 vai 3 vadi; slodzes minimums atkarīgs no N pieslēguma.
- 5 s–30 min; lokāli regulatori un manuālā poga.
Ražotāja IR 2180 UP ECO lapā izmantots kopīgās UP easy korpusa saimes montāžas foto; funkcijas jāvērtē pēc 065003 dokumentācijas.
