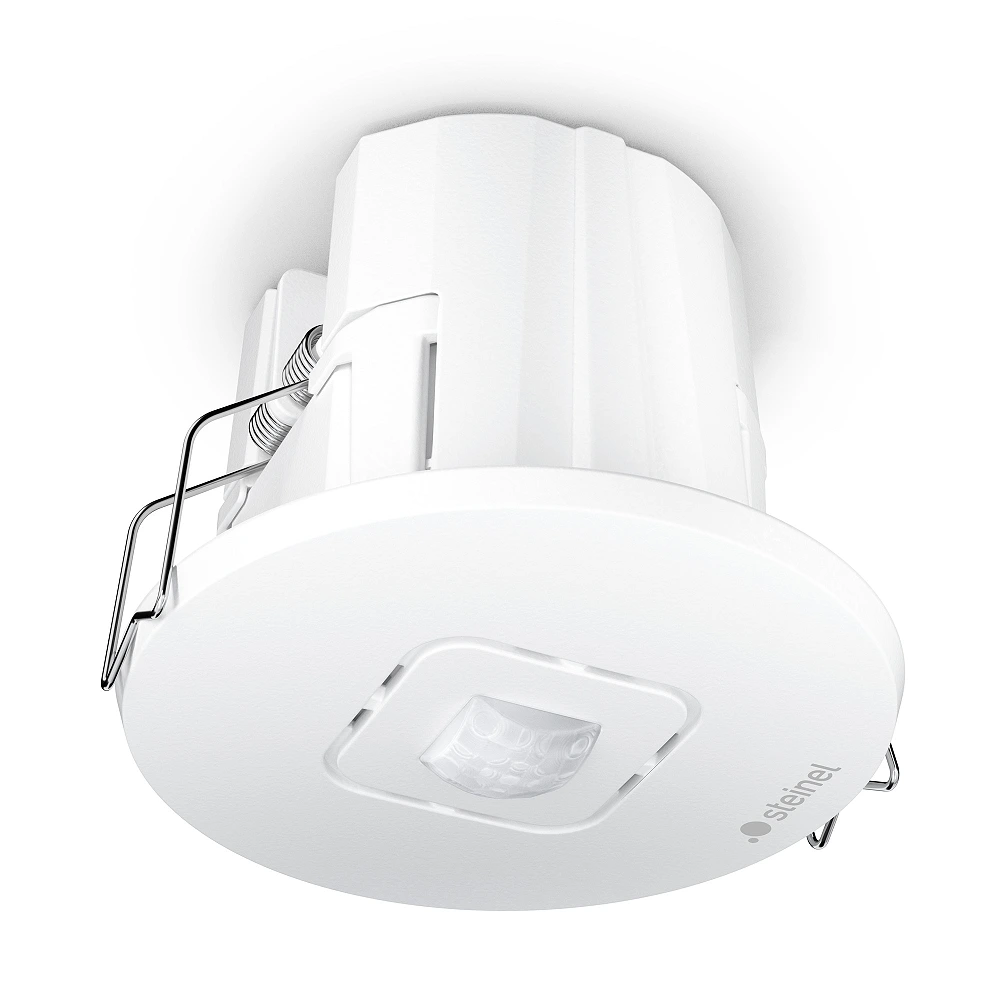

STEINEL IR Micro Office 6m DALI-2 APC klātbūtnes sensors, PIR, 360°, 6×6 m, IP20, balts
Preces specifikācija
- Svars 79 g (neto)
- Sensora tehnoloģija PIR; pasīvais infrasarkanais
- Uztveres zonu skaits 168
- Uzstādīšana DE — griestu iebūve ar atsperu skavām
- Uztveres leņķis 360°; kvadrātveida zona
- Optimālais uzstādīšanas augstums 2,8 m
- Laika iestatījums 5 s–60 min
- Sneak-by guard Jā
- Manuālā vadība Ārēja taustiņa ieeja; nav integrēta lietotāja taustiņa
- Izejas tips DALI-2 APC broadcast 1 ×20 dalībnieki; nav 230 V slodzes releja
- Saskarne un vadība DALI-2 APC single-master; Bluetooth Mesh
- Iestatīšana STEINEL Connect lietotne; Bluetooth
- Krāsa / RAL Balts; RAL 9003
- Ražotāja kods (SKU) 067144
- EAN 4007841067144
- Sensora tips PIR; pasīvais infrasarkanais; jauktas gaismas mērīšana
- Klātbūtnes uztveres zona 4 ×4 m (16 m²), pie 2,8 m
- Kustības uztveres zona Šķērskustība 6 × 6 m; radiāli 4 ×4 m; pie 2,8 m
- Paredzēts uzstādīt Iekštelpās
- Paredzēts montāžai Griestu iebūve ar atsperu skavām
- Uzstādīšanas augstums 2–5 m
- Gaismas daudzuma iestatījums 2–1000 lx
- Paredzēts spriegumam 220–240 V;50–60 Hz
- Funkcijas Pastāvīga apgaismojuma regulēšana; pilns/pusautomāts; pamata gaisma; TouchDIM; kaimiņgrupu vadība
- Korpuss Plastmasa
- IP klase IP 20
- Izmēri Ø85 ×69 mm
- Temperatūras diapazons 0…+40 °C pēc pievienotās instrukcijas; aktuālā datu lapa norāda −25…+55 °C
- Garantijas laiks 5 gadi; ražotāja noteikumi
- Dimmējams Jā; DALI-2 APC kontrolieris
- Dimmēšanas metode DALI-2 APC broadcast;0–100 %
Preces apraksts

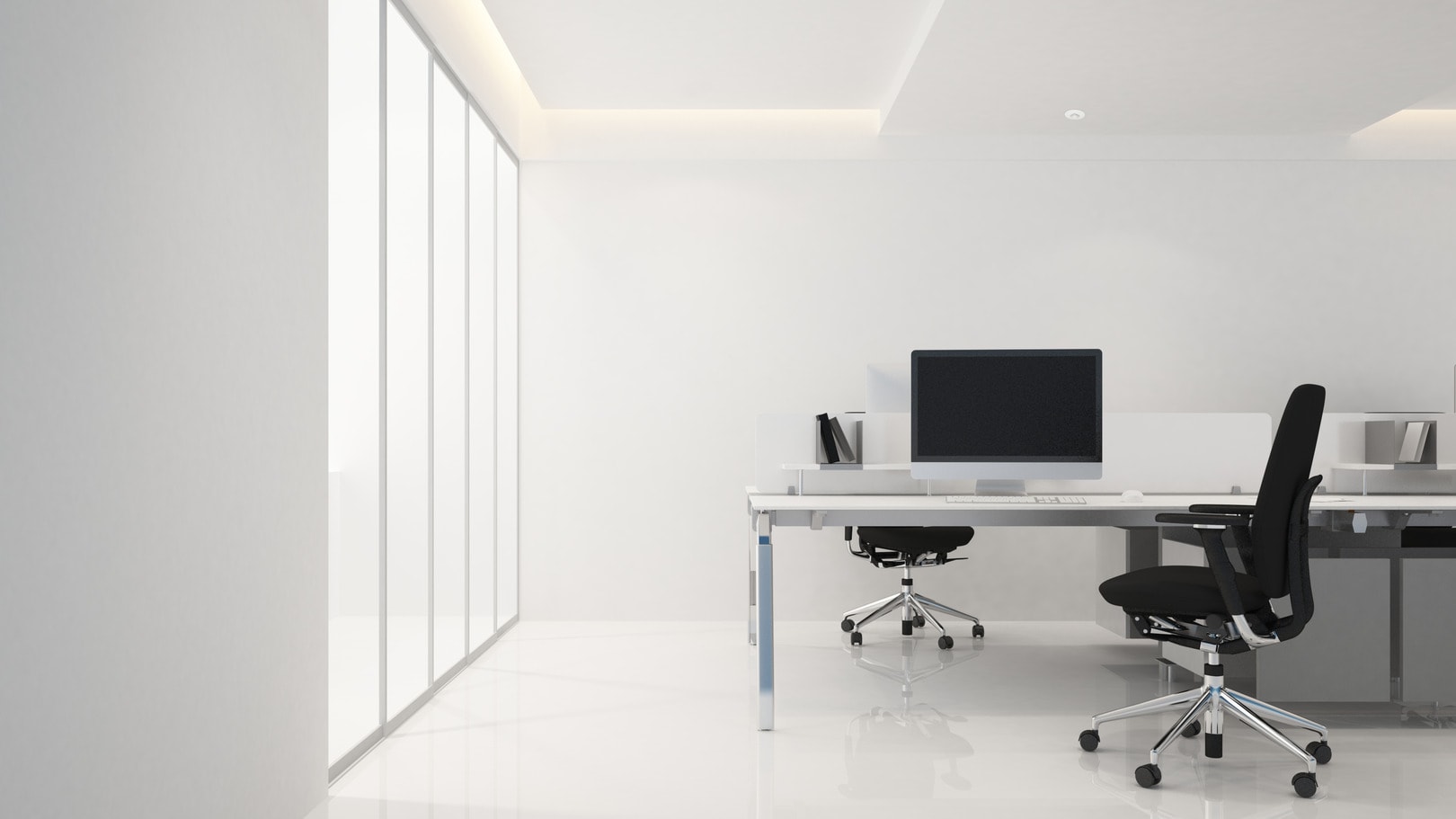

STEINEL IR Micro Office 6m DALI-2 APC ir balts griestos iebūvējams klātbūtnes sensors neliela biroja vai atsevišķas telpas apgaismojuma vadībai. Šajā versijā vienā ierīcē apvienota kustības uztvere, telpas gaišuma mērīšana un DALI apgaismojuma kontrolieris. Sensors palīdz uzturēt izvēlēto apgaismojumu darba vietā un samazināt lieku gaismas darbību pēc cilvēku aiziešanas. Tas piemērots arī sanāksmju telpai, atpūtas telpai, personāla kabinetam vai palīgtelpai. Baltā plastmasas apmale RAL 9003 iekļaujas gaišos griestos, bet 15 × 15 mm precīzijas lēca saglabā kompakta sensora izskatu. Artikuls 067144 ir tieši griestu iebūves variants.
Pasīvā infrasarkanā tehnoloģija jeb PIR uztver kustībā esošu siltuma avotu radītas izmaiņas. Uztveres leņķis ir 360°, un zona uz telpas grīdas ir kvadrātveida. Pie ražotāja optimālā 2,8 m montāžas augstuma šķērskustības laukums sasniedz 6 × 6 m jeb 36 m², bet radiālās kustības un klātbūtnes laukums ir 4 × 4 m jeb 16 m². Mazas cilvēka kustības pie galda jāvērtē pēc klātbūtnes zonas, nevis maksimālā kustības laukuma. Uzstādīšana atļauta 2–5 m augstumā; atšķirīgs augstums un šķēršļi maina praktisko pārklājumu. Sensora priekšā jābūt brīvai redzamībai, jo augstas mēbeles un starpsienas var aizsegt darba vietu.
Iebūvētais DALI-2 APC single-master kontrolieris vada līdz 20 DALI dalībniekiem broadcast režīmā. Gaismekļi saņem kopīgas vadības komandas, tādēļ šis risinājums paredzēts vienotai telpas gaismas grupai. Atsevišķs ārējais DALI lietojumprogrammas kontrolieris šai funkcijai nav nepieciešams, bet gaismekļiem vai to barošanas ierīcēm jābūt saderīgām ar DALI. Sensors ir barojams no 220–240 V,50–60 Hz tīkla. Tam nav vietēja 230 V slodzes releja, un DALI vadības spailes nav tieša lampas barošana. Nevajag pievienot otru single-master kontrolieri tai pašai līnijai bez saderīga sistēmas projekta.
Pastāvīga apgaismojuma regulēšana izmanto telpas gaišuma mērījumu, lai vadītu mākslīgās gaismas līmeni, mainoties dienasgaismai. Pieejama galvenās gaismas regulēšana 0–100%, pamata apgaismojums un pilnībā automātisks vai pusautomātisks režīms. Gaismas slieksnis ir 2–1000 lx, bet pēcdarbības laiks 5 sekundes–60 minūtes. Iestatīšana un savienošana notiek ar STEINEL Connect lietotni un Bluetooth Mesh. Var pielāgot ieslēgšanās un izslēgšanās pāreju, gaismas scenārijus un atbalstīto kaimiņgrupu darbību. Ārēja taustiņa ieeja ļauj pārņemt gaismas vadību manuāli; pašā sensora redzamajā daļā nav lietotāja gaismas taustiņa. Bezvadu taustiņi un citi vadības piederumi iegādājami atsevišķi.
Montāžai jāparedz vieta Ø85 ×69 mm korpusam un pieslēgumam aiz griestu plaknes. Ierīce paredzēta iekštelpām ar IP 20 aizsardzību, tādēļ montāžas vietā nedrīkst būt tieša ūdens iedarbība. Maskēšanas elementi ļauj mehāniski ierobežot nevajadzīgās uztveres zonas. Pēc uzstādīšanas pārbaudiet ieiešanu telpā, klātbūtni pie darba galda, dienasgaismas ietekmi un izvēlēto aizturi. Pirms automātikas nodošanas lietošanā ir lietderīgi izmēģināt arī manuālo taustiņu un pamata gaismu. Lēcu tīra ar mitru drānu bez agresīviem līdzekļiem. Ražotājs šai profesionālās līnijas ierīcei norāda 5 gadu garantiju atbilstoši garantijas noteikumiem.
Lietojot dienasgaismas regulēšanu, gaišuma uzdevumu izvēlas darba vietas vajadzībām un pārbauda reālajā telpā. Sensora mērījumu ietekmē gan logu izvietojums, gan mākslīgās gaismas ieguldījums. Tādēļ veiksmīgu rezultātu nodrošina pareiza novietošana un sākotnēja noregulēšana, nevis tikai maksimāla uztveres attāluma izvēle.
