Steinel
STEINEL IS 240 DUO sienas kustības sensors, 240°, līdz 12 m, IP54, melns — 602710
90.00€Bez PVN: 74.38€

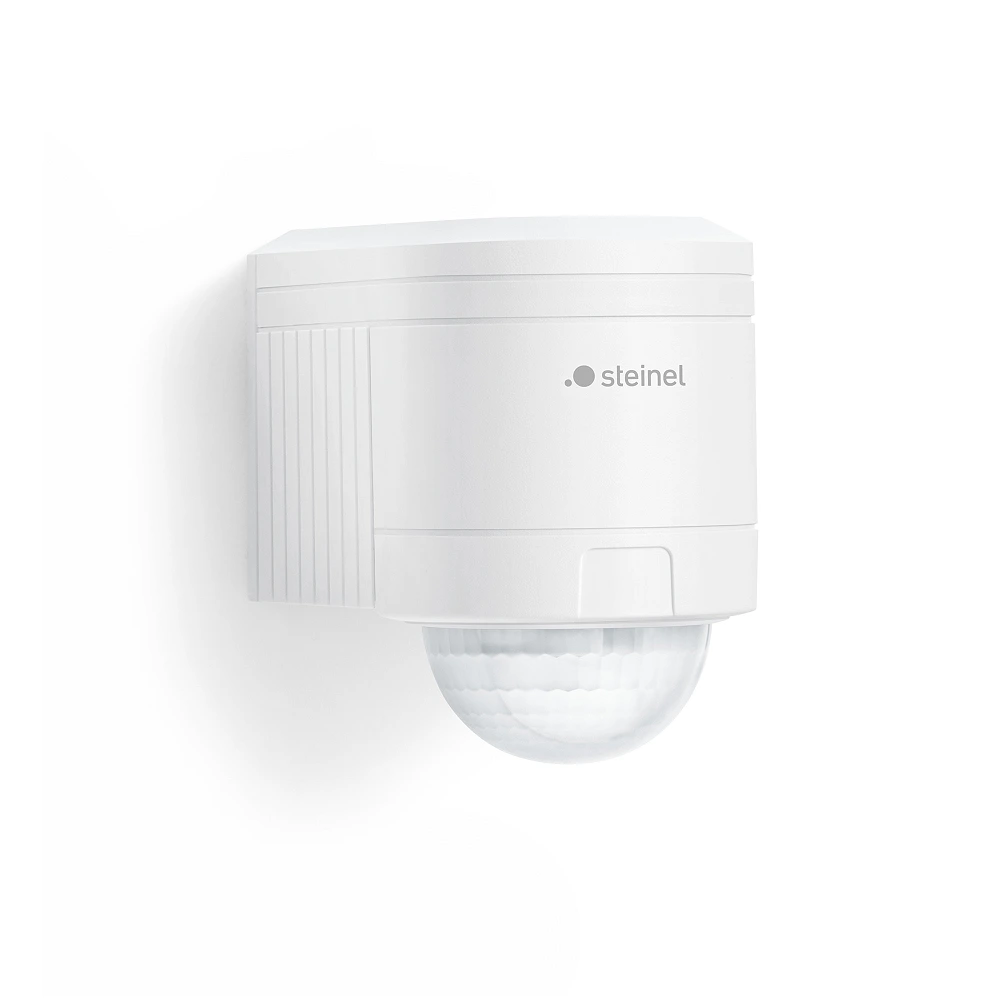

STEINEL IS 240 DUO sienas kustības sensors, 240°, līdz 12 m, IP54, balts — 602819
90.00€
Bez PVN: 74.38€
Apskatīts 2 reizes
Kategorijas
Grozs
Konts
Meklēt
Nesen skatītās
Uz augšu
Visas kategorijas
×
- Iekštelpu apgaismojums
- Āra apgaismojums
- Tehniskais apgaismojums
- LED spuldzes
- LED sloksnes un profili
- LED barošanas bloki
- Kustību sensori un krēslas slēdži
- Kustību sensori
- Dažādi
- Izpārdošana
Pirkumu grozs
×
Jūsu pirkumu grozs ir tukšs!
Mans konts
×
Meklēt
×
Nesen skatītās preces
×
Preces specifikācija
- Uztveres zonu skaits 276 optiskās pārslēgšanās zonas
- Sensora tips Pasīvais infrasarkanais (PIR) kustības sensors ar apkārtējās gaismas mērīšanu
- Uzstādīšana Virsapmetuma pie sienas vai ārējā stūrī; iekštelpās un ārā
- Sniedzamība Šķērsvirzienā līdz 12 m (302 m²); tieši tuvojoties līdz 5 m (52 m²); attālums no sensora
- Uztveres leņķis 240°; vertikālais atvērums 180°
- Optimālais uzstādīšanas augstums 2 m
- Maks. uzstādīšanas augstums 4 m; pieļaujamais diapazons 1,8–4 m
- Laika iestatījums 10 s–15 min — izslēgšanas aizture pēc pēdējās kustības; pēc aktuālās datu lapas
- Krēslas slieksnis 2–2000 lx — regulējams apkārtnes apgaismojuma slieksnis (aktuālā datu lapa)
- Sensora jūtība Uztveres lauku virza ar grozāmo galviņu: 160° horizontāli (±80°); papildu ierobežošana ar nosegšanu
- Sneak-by guard Jā — uztvere arī zem sensora
- Segmentu maskēšana Ar komplektā esošajiem nosegšanas elementiem var izslēgt nevēlamus uztveres sektorus
- Nepārtraukta apgaismojuma funkcija Ārējs pārslēdzējs pēc ražotāja shēmas var nodrošināt pastāvīgu gaismu; automātisks 4 h taimeris nav norādīts
- Apgaismojums gaidīšanas režīmā Nav — sensors neregulē lampas spilgtumu un nenodrošina fona gaismu
- Releja slodze Rezistīva slodze: 1000 W; zemsprieguma halogēnlampas: 1000 VA
- LED slodze (W) Kopējā slodze: LED <2 W — 100 W; LED >2 W un <8 W — 175 W; LED >8 W — 350 W; līdz 50 gaismas avotiem; kapacitāte ≤132 µF
- Paralēlais slēgums Ar vadiem pēc ražotāja shēmas; nav bezvadu savienošanas
- Izejas tips Relejs; komutēta tīkla fāze L′ uz gaismekli, nav bezpotenciāla kontakts
- Saskarne un vadība Vienas apgaismojuma ķēdes ieslēgšana/izslēgšana; iestatījumi uz sensora; bez Bluetooth
- Iestatīšana Divi potenciometri: laiks un gaismas slieksnis; uztveres lauku virza mehāniski
- Paredzēts spriegumam 230 V / 50 Hz; nepieciešama fāze L un neitrāle N
- Darbības temperatūra −20…+50 °C
- IP klase IP54
- Izmēri 100 × 60 × 90 mm (garums × platums × augstums)
- Garantijas laiks 3 gadu ražotāja garantija saskaņā ar STEINEL noteikumiem
- Krāsa / RAL Balta; RAL 9010
- Komplektācijā 1 sensors, montāžas pamatne un nosegšanas elementi; ārējā stūra kronšteins iekļauts
- Ražotāja kods (SKU) 602819
- EAN 4007841602819
Preces apraksts
STEINEL IS 240 DUO ir balts pie sienas montējams PIR kustības sensors automātiskai apgaismojuma vadībai iekštelpās un ārā. 240° uztveres leņķis un līdz 12 m attālums šķērsvirzienā ļauj uzraudzīt ieeju, celiņu, terasi vai piebraucamo zonu. Komplektā iekļautais stūra kronšteins ļauj izmantot plašo uztveres leņķi pie ēkas ārējā stūra. Artikuls 602819, EAN 4007841602819.
Galvenie parametri
| Uztvere | 240°; šķērsvirzienā līdz 12 m, tieši tuvojoties līdz 5 m |
|---|---|
| Montāža | Virsapmetuma pie sienas vai ārējā stūrī |
| Montāžas augstums | Optimāli 2 m; pieļaujamais diapazons 1,8–4 m |
| Galviņas regulēšana | 160° horizontāli (±80°) |
| Gaismas slieksnis | 2–2000 lx |
| Izslēgšanas aizture | 10 s–15 min |
| Aizsardzība | IP54; elektrodrošības klase II |
| Izmēri | 100 × 60 × 90 mm (G × P × A) |
| Krāsa | Balta, RAL 9010 |
Kā darbojas uztvere?
- Līdz 12 m šķērsvirzienā (302 m²): visdrošāk uztver cilvēku, kurš šķērso sensora redzeslauku.
- Līdz 5 m tiešas tuvošanās virzienā (52 m²): ejot tieši uz sensoru, uztveres attālums ir mazāks. Norādītie metri ir attālums no sensora, nevis apļa diametrs.
- Uztveres lauka pielāgošana: pagrieziet galviņu un aizsedziet nevēlamos sektorus ar nosegšanas elementiem, lai sensors nereaģētu uz blakus celiņu vai ielu.
Optikā ir 276 pārslēgšanās zonas; tās nav atsevišķas lampu vadības ķēdes. Ir uztvere arī zem sensora; vertikālais atvēruma leņķis ir 180°.
PIR sensors uztver kustīga cilvēka vai dzīvnieka siltuma starojumu; tas neredz caur stiklu un sienām. Maksimālā sniedzamība ir atkarīga no kustības virziena, uzstādīšanas augstuma un apkārtējās temperatūras. Novietojiet sensoru ar brīvu skatu uz vajadzīgo zonu un vismaz 50 cm no gaismekļa, kā norādīts instrukcijā.
Iestatījumi un apgaismojuma vadība
- 10 s–15 min aizture: gaisma paliek ieslēgta izvēlēto laiku pēc pēdējās uztvertās kustības; jauna kustība sāk laika atskaiti no jauna.
- 2–2000 lx slieksnis: nosaka, cik tumšai jābūt apkārtnei, lai kustība ieslēgtu gaismu. Zemāks slieksnis paredz darbību tumsā, augstāks — arī gaišākā laikā.
- Iestatījumi ar potenciometriem: laiku un gaismas slieksni regulē uz sensora. Bluetooth savienojuma, lietotnes vai tālvadības pults atbalsta nav. Gaismas slieksni iestata manuāli; Teach-in funkcijas nav.
- Releja ieslēgšana/izslēgšana: sensors komutē vienu lampu ķēdi; tas nenodrošina dimmēšanu vai fona apgaismojumu.
Pastāvīgu gaismu var nodrošināt ārējs pārslēdzējs atbilstoši ražotāja pieslēguma shēmai. Tas nav automātisks 4 stundu pastāvīgās gaismas taimeris. Vairāku sensoru savienošana ir iespējama ar vadiem pēc shēmas; kopējā pieļaujamā lampu slodze no tā nepalielinās.
Elektriskie dati un pieslēdzamā slodze
Barošana: 230 V / 50 Hz. Nepieciešama fāze L un neitrāle N; uz gaismekli padod komutētu fāzi L′. Tā nav bezpotenciāla izeja.
| Rezistīva slodze | 1000 W |
|---|---|
| Zemsprieguma halogēnlampas | 1000 VA |
| LED gaismas avoti <2 W | 100 W |
| LED gaismas avoti >2 W un <8 W | 175 W |
| LED gaismas avoti >8 W | 350 W |
| Gaismas avotu skaits | Līdz 50; vienlaikus jāievēro attiecīgās slodzes jaudas limits |
| Kopējā kapacitāte | Līdz 132 µF |
| Luminiscences lampas ar elektronisko balastu | 350 W |
| Luminiscences lampas, nekompensētas | 500 VA |
| Luminiscences lampas, virknē kompensētas | 500 VA |
| Luminiscences lampas, paralēli kompensētas | Slodzes robeža jāsaskaņo ar ražotāju |
LED jaudas skaitļi ir visas pieslēgtās lampu grupas kopējā slodze. Grupu izvēlas pēc vienas LED lampas jaudas. Jāievēro arī draiveru ieslēgšanas strāva un kapacitāte; rezistīvās slodzes vatus nedrīkst attiecināt uz LED lampām.
Paralēli kompensētu luminiscences lampu slodzes ieraksts ražotāja dokumentos nav viennozīmīgs. Šādam pielietojumam nepieciešams atsevišķs ražotāja apstiprinājums; tas nemaina tabulā norādītos LED slodzes limitus.
Korpuss, montāža un komplektācija
UV noturīgs plastmasas korpuss, neto svars 221 g. IP54 nozīmē aizsardzību pret putekļiem kaitīgā daudzumā un ūdens šļakatām; montāžā pareizi jāievieto vadu blīvējumi. Darbības temperatūra −20…+50 °C. Elektrodrošības klase II — dubultā izolācija.
Komplektā ir viens sensors, montāžas pamatne un uztveres lauka nosegšanas elementi. Ārējā stūra kronšteins ir iekļauts komplektā. Vadāmais gaismeklis un ārējie slēdži jāiegādājas atsevišķi.
3 gadu ražotāja garantija saskaņā ar STEINEL noteikumiem. Elektrotīkla pieslēgšanu veic kvalificēts speciālists pēc instrukcijas. Lēcu tīra ar viegli mitru drānu bez tīrīšanas līdzekļiem. Ražotājs: STEINEL GmbH, Dieselstraße 80–84, 33442 Herzebrock-Clarholz, Vācija; product@steinel.de.
Galvenais foto atbilst izvēlētajam artikulam. Kopīgās pielietojuma, UV noturības un kronšteina ilustrācijas var attēlot citu krāsu; iegādājamā sensora krāsa ir norādīta nosaukumā un parametros. Izmēru rasējums un pieslēguma shēmas pieejamas ražotāja dokumentos.
Tā paša modeļa otra krāsa
Ražotāja dokumenti
- Datu lapa (EN)
- Lietošanas un montāžas instrukcija (PDF, vairākās valodās)
- Pieslēguma shēmas (PDF)
- Izmēru rasējums (PDF)
- Specifikācijas teksts (DOCX) (EN)
- ES atbilstības deklarācija (PDF)
- Iepakojuma atbilstības dokuments (PDF)
- Ražotāja garantijas noteikumi (PDF, DE)
- Montāžas urbumu šablons (PDF; drukāt faktiskajā izmērā)
- STEINEL produkta lapa
