Steinel
STEINEL RS PRO P1 flat S iekštelpu LED sensorplafons, 9,4 W, 942 lm, 3000 K, IP54, balts — 069681
84.50€Bez PVN: 69.83€
STEINEL RS PRO P1 flat S iekštelpu LED sensorplafons, 9,4 W, 965 lm, 4000 K, IP54, balts — 069674
84.50€
Bez PVN: 69.83€
Enerģijas klase:
Apskatīts 7967 reizes
Kategorijas
Grozs
Konts
Meklēt
Nesen skatītās
Uz augšu
Visas kategorijas
×
- Iekštelpu apgaismojums
- Āra apgaismojums
- Tehniskais apgaismojums
- LED spuldzes
- LED sloksnes un profili
- LED barošanas bloki
- Kustību sensori un krēslas slēdži
- Kustību sensori
- Dažādi
- Izpārdošana
Pirkumu grozs
×
Jūsu pirkumu grozs ir tukšs!
Mans konts
×
Meklēt
×
Nesen skatītās preces
×
Preces specifikācija
- Gaismas avota veids Integrēts LED
- Nomaināms gaismas avots Nē — LED nav lietotāja nomaināms
- Paredzētais spriegums 220–240 V AC
- Korpusa krāsa Balta
- Korpusa materiāls Plastmasa
- Difuzora materiāls Opāla plastmasa
- Izmēri (G×P×A) 272 × 272 × 64 mm; Ø272 mm
- Montāžas veids Virsapmetuma pie sienas vai griestiem
- IP klase IP54
- Triecienizturības klase (IK) IK03
- Elektrodrošības klase II klase — dubultā izolācija
- Darbības temperatūra (Ta) −10…+40 °C
- Vadības veids HF sensors un potenciometri
- Plūstoša gaismas ieslēgšanās Jā — soft light start
- Draiveris komplektā Jā — barošanas bloks iebūvēts gaismeklī
- Nomaināms draiveris Nē
- Papildu pieslēguma jauda (L′) LED <2 W: kopā 16 W; LED >2 W un <8 W vai >8 W: kopā 64 W; kapacitāte ≤88 µF
- Svars 397 g
- Garantijas laiks 5 gadu ražotāja garantija saskaņā ar STEINEL noteikumiem
- Jaudas patēriņš 9,4 W
- Gaismas plūsma 965 lm
- Gaismas lietderība (lm/W) 103 lm/W
- Krāsu temperatūra (CCT) 4000 K
- Gaismas krāsa Neitrāli balta
- Krāsu atveides indekss (CRI/Ra) Ra 82
- Krāsas viendabība (SDCM) SDCM 3
- Frekvence 50–60 Hz
- Dimmējama Nē — nav paredzēts ārējam dimmerim
- Energoefektivitātes klase E — iebūvētā gaismas avota LS-0098 marķējums
- Enerģijas patēriņš (kWh/1000 h) 10 kWh/1000 h — gaismas avota energomarķējums
- Kalpošanas laiks (stundas) IEC 62717: L70 100 000 h, L80 73 000 h; IES TM-21: L70/L80 >60 000 h
- Fotobioloģiskā riska grupa (EN 62471) RG1
- SKU 069674
- EAN 4007841069674
- Sensora tips Augstfrekvences (HF), 5,8 GHz
- Sniedzamība Regulējams zonas diametrs Ø1–8 m (līdz 50 m²); nevis 8 m rādiuss
- Uztveres leņķis 360°; atvēruma leņķis 160°
- Maks. uzstādīšanas augstums 4 m
- Laika iestatījums 5 s–15 min — aizture pēc pēdējās kustības
- Krēslas slieksnis 2–2000 lx
- Segmentu maskēšana Komplektā divi iespraužami nosegšanas elementi uztveres ierobežošanai
- Nepārtraukta apgaismojuma funkcija Izvēlēma 4 h pastāvīga gaisma
- Apgaismojums gaidīšanas režīmā 10%; izslēgts, 10 min, 30 min vai visas nakts garumā
- Paralēlais slēgums Ar kabeli — ražotājs norāda līdz 10 gaismekļiem; jāievēro pieslēguma shēma un slodzes robežas
- Iestatīšana Ar potenciometriem zem gaismekļa pārsega; lietotne nav nepieciešama
Preces apraksts

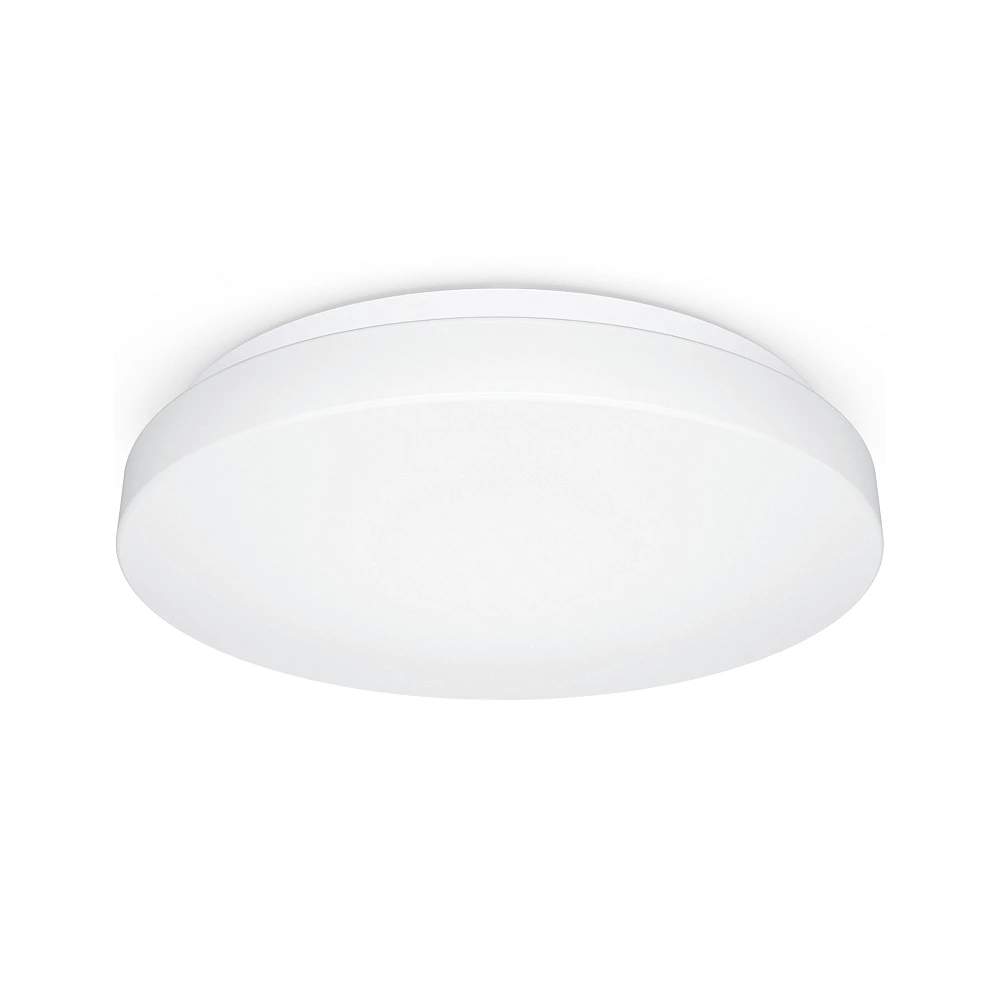

STEINEL RS PRO P1 flat S ir balts iekštelpu LED sensorplafons gaiteņiem, kāpņu telpām un citām iekštelpām. Integrētais LED nodrošina 965 lm pie 9,4 W jaudas, bet 4000 K rada neitrāli baltu gaismu. Artikuls 069674; EAN 4007841069674.
Galvenie tehniskie parametri
| Versija | Ar kustības sensoru |
|---|---|
| Sensors un uztvere | 360° HF, zonas diametrs Ø1–8 m |
| Jauda / gaismas plūsma | 9,4 W / 965 lm |
| Gaismas tonis | 4000 K — neitrāli balts |
| Izmēri | Ø272 × 64 mm |
| Aizsardzība | IP54 / IK03 |
| Barošana | 220–240 V AC, 50–60 Hz |
| Materiāli | Plastmasas korpuss un opāla plastmasas izkliedētājs |
HF sensors un automātiskā gaisma
Paslēptais 5,8 GHz augstfrekvences sensors reaģē uz kustību 360° zonā. Regulējami Ø1–8 m nozīmē uztveres zonas diametru: pie maksimālā iestatījuma attālums no centra līdz malai ir aptuveni 4 m. Sensors var uztvert kustību arī caur stiklu, durvīm un plānām starpsienām, tāpēc jutību pielāgo konkrētajai telpai. Divi komplektā esošie nosegšanas elementi palīdz ierobežot nevajadzīgos virzienus.
- 2–2000 lx: gaismas slieksnis nosaka, cik tumšā telpā kustība ieslēgs apgaismojumu.
- 5 s–15 min: izslēgšanas aizture sākas no jauna pēc katras uztvertās kustības.
- 10% pamatgaisma: orientēšanās apgaismojums 10 vai 30 minūtes, vai visas nakts garumā; šo režīmu var izslēgt. Kustība ieslēdz pilno spilgtumu.
- 4 h pastāvīga gaisma: aktivizējama ar ārējo tīkla slēdzi pēc instrukcijas; pēc tam atjaunojas sensora režīms.
- Plūstošs gaismas sākums: LED ieslēdzas pakāpeniski. Iestatījumus veic uz gaismekļa, bez lietotnes.
Savienošana ar citiem gaismekļiem
Saderīgus P1 sērijas gaismekļus var vadīt kopā ar kabeli; ražotājs norāda grupu līdz 10 gaismekļiem. Vienlaikus jāievēro konkrētās slodzes ierobežojumi: LED spuldzēm zem 2 W kopējā pieļaujamā slodze ir 16 W, LED virs 2 W un zem 8 W vai virs 8 W — 64 W; pieļaujamā kapacitāte 88 µF. Kopīgais gaismekļu skaita norādījums neatceļ šos elektriskos ierobežojumus.
Pārējās ražotāja datu lapas slodzes: elektroniskie luminiscences balasti 400 W; nekompensētas, virknē vai paralēli kompensētas luminiscences lampas 400 VA; zemsprieguma halogēnlampas 800 VA. Pieslēgumu izvēlas elektriķis pēc ražotāja shēmas.
Gaismas kvalitāte un kalpošanas laiks
965 lm raksturo visa gaismekļa gaismas plūsmu; 103 lm/W — gaismas lietderību. CRI / Ra 82 norāda krāsu atveidi. SDCM 3 raksturo sākotnējo gaismas toņa viendabību. LED dzesēšanai izmantota pasīvā Passive Thermo Control sistēma.
Ražotāja ilgizturības dati: IEC 62717 L70 — 100 000 h, L80 — 73 000 h; pēc IES TM-21 L70 un L80 — vairāk nekā 60 000 h. L70 un L80 apzīmē attiecīgi 70% un 80% sākotnējās gaismas plūsmas saglabāšanos. Šie rādītāji nav garantijas termiņš.
Iebūvētā gaismas avota LS-0098 energomarķējuma klase ir E, patēriņš 10 kWh/1000 h; EPREL atsauce 902765. Energomarķējums attiecas uz gaismas avotu. LED ir iekļauts gaismeklī un nav lietotāja nomaināma spuldze.
Montāža un komplektācija
Virsapmetuma montāža pie sienas vai griestiem. Izmēri Ø272 × 64 mm pēc konkrētā artikula aktuālās datu lapas un rasējuma; kopīgajā montāžas instrukcijā norādītais vecākais flat izmērs atšķiras. Sensora versijas maksimālais uzstādīšanas augstums ir 4 m; paredziet vismaz 3 m attālumu no Wi-Fi maršrutētāja vai piekļuves punkta. Griestu montāžai instrukcija neparedz pa virsmu pienākošu barošanas vadu — ievadu plāno no aizmugures.
IP54 aizsargā pret putekļiem kaitīgā daudzumā un ūdens šļakatām; vannas istabā montāžas vietu izvēlas atbilstoši elektroinstalācijas prasībām. IK03 raksturo triecienizturību. II elektroaizsardzības klase nozīmē dubulto izolāciju. Darbības temperatūra −10…+40 °C.
Komplektā: viens LED gaismeklis, trīs distanceri un divi uztveres nosegšanas elementi. LED un barošanas bloks ir iebūvēti; atsevišķa spuldze nav jāpērk. Šī P1 versija nav avārijas gaismeklis ar akumulatoru.
Ražotāja norādītā maksimālā palaišanas strāva ir 13 A. Datu lapā automātslēdžiem norādītais gaismekļu skaits: B10 — 54, B16 — 87, C10 — 90, C16 — 145. Tie raksturo barošanas ķēdes noslodzi, nevis sensora vadāmās grupas lielumu. Ķēdes projektēšanā jāievēro arī kabeļi, kopējā slodze un pieslēguma shēma.
5 gadu ražotāja garantija saskaņā ar STEINEL noteikumiem. Elektrotīkla pieslēgšanu veic kvalificēts speciālists. Ražotājs: STEINEL GmbH, Dieselstraße 80–84, 33442 Herzebrock-Clarholz, Vācija; product@steinel.de.
Galerijā ir ražotāja produkta foto, detaļu attēli un pielietojuma ilustrācijas. Sērijas kopattēlos redzamie citi gaismekļi nav iekļauti šī artikula komplektā.
Sensora gaidstāves patēriņš Psb 0,39 W raksturo sensora darbību gaidstāvē, nevis pilna spilgtuma apgaismojuma jaudu.
