Preces specifikācija

• Dimmēšanas metode Nav patstāvīgas dimmēšanas; apgaismojumu vada ārējais kontrolieris
• Svars 152 g (neto)
• Sensora tehnoloģija PIR; jauktās gaismas mērīšana
• Uztveres zonu skaits 1416
• Sensora tips Kustības sensors; PIR un jauktās gaismas mērīšana
• Uzstādīšana Virsapmetuma AP; kvadrātveida korpuss; pie griestiem
• Sniedzamība Tangenciāli līdz Ø36 m (1018 m²); radiāli līdz Ø14 m (154 m²); atkarīga no augstuma
• Uztveres leņķis 360°; atvērums 180°
• Optimālais uzstādīšanas augstums 12 m
• Maks. uzstādīšanas augstums 14 m; montāžas diapazons 4–14 m
• Laika iestatījums Apgaismojuma aizturi nosaka ārējais DALI kontrolieris
• Krēslas slieksnis Ražotāja tabulā 2–1000 lx; sensora gaišuma dati izmantojami ārējā kontrolierī; bez Teach
• Sneak-by guard Ir
• Segmentu maskēšana Ir; komplektā lēcas segmentu aizsegi
• Apgaismojums gaidīšanas režīmā Nav patstāvīgas pamata gaismas funkcijas
• Paralēlais slēgums DALI kopne; galvenā/papildu sensora sistēmā pēc kontroliera savietojamības
• Izejas tips Adresējami kustības/gaišuma dati; nav slodzes releja vai patstāvīga dimmēšanas regulatora
• Saskarne un vadība DALI-2 Input Device; ārējam saderīgam Application Controller
• Iestatīšana Caur DALI kopni ar ārējo kontrolieri
• Paredzēts spriegumam 12–22,5 V DC no DALI kopnes; bez tiešas 230 V sensora barošanas
• Apkārtējās vides temperatūra −20…+50 °C
• IP klase IP54; MX instrukcija paredz lietošanu iekštelpās
• Izmēri 95 × 95 × 65 mm (korpusa platums × augstums × izvirzījums)
• Garantijas laiks 5 gadi saskaņā ar ražotāja noteikumiem
• Krāsa / RAL Balts; RAL 9003
• Komplektācijā IS 3360 MX Highbay IPD AP 057374 un aizsegi; bez kontroliera, kopnes barošanas, gaismekļiem un pults
• Ražotāja kods (SKU) 057374
• EAN 4007841057374
• Jauda Tipiski 5 mA pie 16 V; maks. 7 mA pie 10 V parastā darbībā; IEC 62386-101 maksimums 24 mA

Preces apraksts

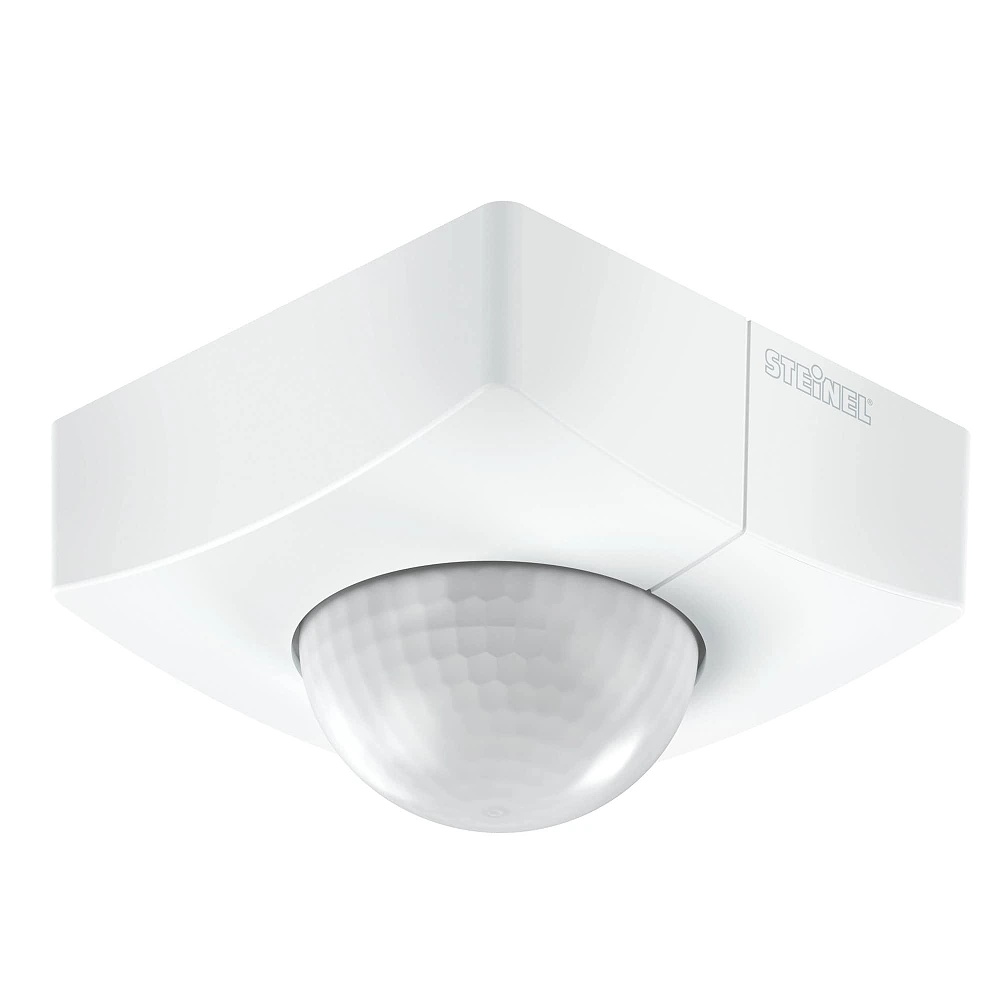

STEINEL IS 3360 MX Highbay DALI-2 Input Device ir griestu kustības sensors augstām noliktavām, sporta hallēm un citām lielām telpām, kur apgaismojumu vada kopēja ēkas vai gaismas vadības sistēma. Baltais, kvadrātveida virsapmetuma modelis ar artikulu 057374 uztver kustību un mēra apkārtējo gaišumu. Šī versija nosūta iegūtos datus uz DALI-2 kopni, lai tos izmantotu saderīgs ārējs Application Controller. Izvēloties produktu, svarīga ir tieši ievadierīces loma: apgaismojuma darbības loģiku un komandas gaismekļiem nodrošina vadības sistēma.

PIR tehnoloģija nosaka kustīga objekta izstarotā siltuma izmaiņas, tāpēc sensora vieta jāizvēlas ar pārredzamu uztveres lauku. 360° leņķis aptver apkārtējo telpu, un maksimālais tangenciālās kustības zonas diametrs sasniedz 36 m. Tas raksturo kustību šķērsām sensoram; tieša tuvošanās dod mazāku radiālo zonu. Noliktavas plaukti, starpsienas un stikls var aizsegt cilvēku no lēcas. PIR uztvere nenotiek caur šiem šķēršļiem, tāpēc sensora izvietojums jāpielāgo reālajam telpas plānojumam, īpaši vietās ar augstiem vai blīvi piepildītiem plauktiem.

Highbay variants paredzēts montāžai 4–14 m augstumā, un ražotājs par optimālu norāda 12 m. Augsti griesti ļauj vērot plašu laukumu, taču zonas izmērs un uztveres drošums mainās līdz ar montāžas augstumu, kustības virzienu un šķēršļiem. Maksimālie dati jālieto sensora novietojuma plānošanai, pēc tam rezultāts jāpārbauda konkrētajā objektā. Komplektā esošie segmentu aizsegi ļauj ierobežot nevajadzīgus uztveres virzienus. Sensors ir paredzēts kustības noteikšanai; plašs laukums pats par sevi nenozīmē smalku nekustīga, sēdoša cilvēka klātbūtnes uztveri visā šajā zonā.

Šis ir DALI-2 datu sensors, bez patstāvīgas dimmēšanas vadības. Tas pats nenosaka apgaismojuma grupu spilgtumu, neīsteno konstantā gaišuma regulēšanu un nevada gaismekļus ar 230 V slodzes releju. Kustības un gaišuma informāciju izmanto ārējs, ar DALI-2 sensoriem saderīgs regulators, piemēram, atbilstoši projektēta LiveLink sistēma. Ja sistēmai vajadzīga dimmēšana, tā jānodrošina vadības regulatoram un DALI draiveriem. Tāpēc saderība jāvērtē starp sensoru, kontrolieri un gaismekļu vadības blokiem; vienāds DALI nosaukums vien nenosaka visas nepieciešamās funkcijas.

Sensors tiek barots no 12–22,5 V DALI kopnes, kurai nepieciešama atbilstoša sistēmas barošana. Ražotājs atsevišķi norāda tipisko un maksimālo strāvas patēriņu; kopnes projektēšanā jāizmanto attiecīgā sliktākā gadījuma robeža, nevis tikai tipiskā vērtība. Tas ir īpaši būtiski, pievienojot vairākus sensorus un citas ierīces vienai līnijai. Kustības un gaišuma datus var pieprasīt kontrolieris, kā arī konfigurēt to nosūtīšanu atbilstoši DALI-2 saskarnes iespējām. Gaismekļu kopējā jauda tiek noteikta to atsevišķās barošanas un vadības risinājumā, nevis pievienota tieši šim sensoram.

Baltajam plastmasas korpusam ir IP54 aizsardzība, un fiziskie izmēri ir 95 × 95 mm ar 65 mm izvirzījumu no griestiem. Highbay MX instrukcija paredz griestu montāžu iekštelpās, tāpēc noliktavu un halles projekti ir galvenais lietojums. IP klase neatceļ montāžas vietai un kabeļu ievadiem noteiktās prasības. Iestatīšana notiek caur kopni un izvēlēto kontrolieri; pults nav iekļauta komplektā. Pasūtījumā jāparedz pats sensors, bet sistēmas kontrolieris, kopnes barošana, gaismekļi un draiveri ir atsevišķas projekta sastāvdaļas. Pirms palaišanas jāpārbauda arī izvēlēto sensoru adresēšana, saņemto datu izmantošana un reakcija visos svarīgajos pārvietošanās maršrutos.
