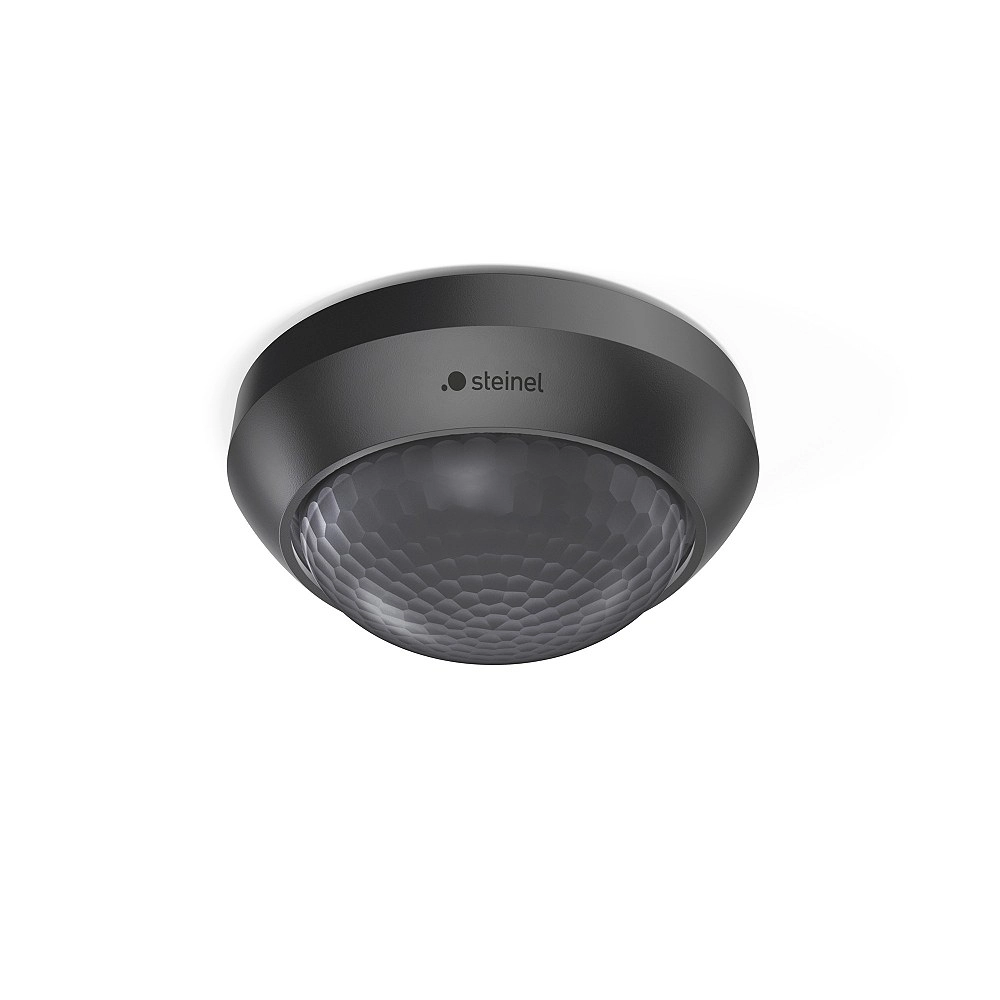

STEINEL IS 360-3 virsapmetuma griestu kustības sensors, 360°, Ø24 m, IP54, melns — 006525

108.50€

Bez PVN: 89.67€

Ražotājs: Steinel

Modelis: 006525

Pieejamība: Piegādes laiks 1–2 dienas

Apskatīts 9626 reizes

Daudzums

Pievienot vēlmju sarakstam
Pievienot salīdzināšanai

Tagi: STEINEL IS 360-3 006525 4007841006525 kustības sensors PIR sensors griestu sensors 360 grādi Ø24 m IP54 melns virsapmetuma

Kategorijas Grozs Konts Meklēt Nesen skatītās Uz augšu

Apraksts

Preces specifikācija

Uztveres zonu skaits 972 optiskās pārslēgšanās zonas
Sensora tips Pasīvais infrasarkanais (PIR) kustības sensors; apkārtējās gaismas mērīšana
Uzstādīšana Virsapmetuma montāža pie griestiem; iekštelpās un ārā
Sniedzamība Šķērsvirzienā Ø24 m (452 m²); tieši uz sensoru Ø6 m (28 m²)
Uztveres leņķis 360°; vertikālais atvēruma leņķis 90°
Optimālais uzstādīšanas augstums 2,8 m
Maks. uzstādīšanas augstums 6 m; ražotāja norādītais diapazons 2,5–6 m
Laika iestatījums 5 s–15 min — izslēgšanas aizture pēc pēdējās kustības
Krēslas slieksnis 2–1000 lx; regulējams, bez Teach-in
Sensora jūtība Uztveres lauku ierobežo ar nosegšanas plāksnītēm; nav elektroniskas vai mehāniskas attāluma regulēšanas
Sneak-by guard Jā — uztveres zona arī tieši zem sensora
Segmentu maskēšana Ar komplektā esošām nosegšanas plāksnītēm
Nepārtraukta apgaismojuma funkcija 4 h; aktivizē ar pieslēgta slēdža divkāršu ātru izslēgšanu/ieslēgšanu atbilstoši instrukcijai
Apgaismojums gaidīšanas režīmā Nav — sensors nenodrošina samazinātas spilgtuma pakāpes apgaismojumu
Releja slodze Rezistīva slodze: 2000 W; zemsprieguma halogēnlampas: 2000 VA
LED slodze (W) LED <2 W: 100 W; LED >2 W un <8 W: 200 W; LED >8 W: 400 W; līdz 50 LED gaismas avotiem; kopējā kapacitāte ≤176 µF
Paralēlais slēgums Master/Master ar vadiem, pēc ražotāja shēmas
Izejas tips Relejs; komutēta tīkla fāze uz gaismekli, nevis bezpotenciāla kontakts
Saskarne un vadība Vienas apgaismojuma ķēdes ieslēgšana/izslēgšana ar releju; bez Bluetooth vai lietotnes
Iestatīšana Divi potenciometri: gaismas slieksnis un izslēgšanas aizture; pults nav paredzēta
Paredzēts spriegumam 220–240 V AC, 50/60 Hz; vajadzīga fāze L un neitrāle N
Darbības temperatūra −20…+50 °C
IP klase IP54 — aizsardzība pret putekļiem kaitīgā daudzumā un ūdens šļakatām
Izmēri Ø121 × 57 mm — kopējie izmēri
Garantijas laiks 3 gadu ražotāja garantija saskaņā ar STEINEL noteikumiem
Krāsa / RAL Melna; RAL 9005
Komplektācijā 1 sensors, nosegšanas plāksnītes un montāžas stiprinājumi; montāžas pamatne pie griestiem
Ražotāja kods (SKU) 006525
EAN 4007841006525

Preces apraksts

STEINEL IS 360-3 ir melns virsapmetuma griestu kustības sensors automātiskai apgaismojuma ieslēgšanai iekštelpās un ārā. 360° uztvere aptver līdz Ø24 m lielu laukumu, ja cilvēks pārvietojas šķērsām sensora redzeslaukam. PIR tehnoloģija reaģē uz kustīga ķermeņa siltuma starojumu; gaismas sensors ļauj izvēlēties, pie kāda apkārtnes apgaismojuma ieslēgt lampas. Artikuls 006525, EAN 4007841006525.

Galvenie tehniskie parametri

Montāža	Virsapmetuma pie griestiem
Uztveres lauks	360°; šķērsvirzienā Ø24 m; tiešā virzienā Ø6 m
Montāžas augstums	Optimāli 2,8 m; norādītais diapazons 2,5–6 m
Aizsardzība	IP54, elektrodrošības klase II
Izslēgšanas aizture	5 s–15 min
Gaismas slieksnis	2–1000 lx
Izmēri	Ø121 × 57 mm
Krāsa	Melna, RAL 9005

Ko nozīmē uztveres attālums?

Šķērsvirzienā līdz Ø24 m (452 m²). Tas ir pilns uztveres lauka diametrs; rādiuss līdz sensora atrašanās vietai ir 12 m.
Tuvojoties tieši sensoram — Ø6 m (28 m²). Pārvietošanās virziens būtiski ietekmē uztveršanu.
972 optiskās pārslēgšanās zonas un uztvere zem sensora palīdz pārklāt uzraugāmo laukumu. Tās nav atsevišķas apgaismojuma vadības zonas.

Uztveres leņķis ir 360° horizontāli un 90° vertikālajā atvērumā. Nevēlamus sektorus, piemēram, blakus celiņu vai ielu, aizsedz ar komplektā esošajām nosegšanas plāksnītēm. Nav elektroniskas vai mehāniskas attāluma regulēšanas. PIR sensors neredz caur sienām vai stiklu un nav paredzēts pilnīgi nekustīga cilvēka noteikšanai. Maksimālo uztveri nevar automātiski attiecināt uz jebkuru montāžas augstumu.

Montāža un korpuss

Sensoru stiprina pie griestu virsmas ar montāžas pamatni; kopējie izmēri ir Ø121 × 57 mm. Tas piemērots nojumēm, auto stāvvietām, ieejām un ejām, kur vajadzīgs plašs uztveres lauks. Optimālai uztveršanai ražotājs norāda 2,8 m montāžas augstumu; tehniskajā tabulā atļautais diapazons ir 2,5–6 m.

Korpuss izgatavots no UV noturīgas plastmasas. Neto svars: 177 g. IP54 nozīmē aizsardzību pret putekļiem kaitīgā daudzumā un ūdens šļakatām; jāievēro ražotāja montāžas un vadu blīvēšanas prasības. Darbības temperatūra: −20…+50 °C. Elektrodrošības klase II — dubultā izolācija. Sensora priekšā neatstājiet šķēršļus; tuvumā esoši siltuma avoti un kustīgi zari var radīt nevēlamu nostrādi.

Relejs un pieslēdzamā slodze

Sensors ieslēdz un izslēdz vienu apgaismojuma ķēdi. Tam vajadzīga fāze L un neitrāle N; uz gaismekli tiek padota komutēta tīkla fāze. Tā nav bezpotenciāla vadības izeja. Barošana: 220–240 V AC, 50/60 Hz.

Rezistīva slodze	2000 W
Zemsprieguma halogēnlampas	2000 VA
LED gaismas avoti <2 W	100 W
LED gaismas avoti >2 W un <8 W	200 W
LED gaismas avoti >8 W	400 W
LED gaismas avotu skaits	Līdz 50
Luminiscences lampas ar elektronisko balastu	400 W
Luminiscences lampas, nekompensētas	500 VA
Luminiscences lampas, virknē kompensētas	900 VA
Luminiscences lampas, paralēli kompensētas	400 VA
Kopējā kapacitatīvā slodze	176 µF

LED jauda attiecas uz kopējo pieslēgto slodzi attiecīgajā gaismas avotu grupā. Jāievēro arī gaismas avotu skaita, kapacitātes un draiveru ieslēgšanas strāvas ierobežojumi. Rezistīvās slodzes robežu nedrīkst izmantot kā LED jaudas robežu. Tabulā izmantoti šī artikula aktuālās STEINEL datu lapas rādītāji.

Iestatījumi un ikdienas vadība

5 s–15 min: gaisma izslēdzas pēc izvēlētās aiztures kopš pēdējās uztvertās kustības. Ja kustība turpinās, laika atskaite sākas no jauna.
2–1000 lx: gaismas līmeni, pie kura atļauts ieslēgt lampas, iestata ar potenciometru. Teach-in funkcijas nav.
Vadība bez lietotnes: abi pamatiestatījumi ir uz sensora. Nav Bluetooth vai tālvadības pults atbalsta.
Ieslēgšana/izslēgšana: nav dimmēšanas, fona apgaismojuma vai konstantas gaismas regulēšanas.

4 stundu pastāvīgā gaisma: atbilstoši pieslēgtu slēdzi ātri izslēdz un ieslēdz divas reizes, ievērojot instrukcijā norādīto intervālu. Pēc četrām stundām atjaunojas sensora režīms; instrukcijā aprakstīta arī tā priekšlaicīga atjaunošana.

Iespējams vadu Master/Master paralēlslēgums. Tas nenozīmē bezvadu savienojumu un nepalielina pieļaujamo slodzi vienā izejā.

Komplektācija, garantija un dokumenti

Komplektā ir viens sensors, nosegšanas plāksnītes un montāžas stiprinājumi ar griestu montāžas pamatni. Vadāmais gaismeklis un ārējais slēdzis jāiegādājas atsevišķi. Ražotāja garantija: 3 gadi, saskaņā ar STEINEL noteikumiem.

Elektrotīkla pieslēgšanu veic kvalificēts speciālists pēc ražotāja instrukcijas. Ražotājs: STEINEL GmbH, Dieselstraße 80–84, 33442 Herzebrock-Clarholz, Vācija; product@steinel.de. Galvenais foto atbilst konkrētajam artikulam; kopīgajos pielietojuma un UV noturības attēlos var būt cita korpusa krāsa.
